کابل KNX چیست؟ ساختار، کاربرد و مزایای کابل KNX در خانه‌های هوشمند

کابل KNX چیست؟ مزایای کابل KNX در خانه‌های هوشمند

پیاده‌ سازی خانه هوشمند بدون یک شبکه مطمئن و پایدار غیرممکن است. کابل KNX (یا کابل خانه هوشمند EIB Bus Cable)، در قلب این شبکه قرار دارد و با انتقال امن داده‌ ها و فراهم‌ کردن ارتباط میان سنسورها، کلیدها، روشنایی و سایر تجهیزات هوشمند، امکان خلق فضای زندگی هوشمند و بهینه را میسر می‌ کند. در این مقاله به پرسش «کابل KNX چیست؟» پاسخ می‌ دهیم، ساختار فنی آن را تشریح می‌ کنیم و کاربردها و مزایای آن را در خانه هوشمند بررسی می‌کنیم.

کابل KNX چیست

کابل KNX چیست و چرا استاندارد است؟ کابل خانه هوشمند

کابل KNX ( کابل خانه هوشمند) از دسته کابل‌ های دو سیمه (2x2x0.8 mm) با دو زوج سیم مسی افشان یا سخت ساخته می‌شود. هر زوج به‌صورت پیچ‌ خورده (twisted pair) تولید شده تا تداخل الکترومغناطیسی (EMI) بین زوج‌ ها و نویز محیطی را کاهش دهد. کلیه زوج‌ ها در زیر یک روکش PVC یا LSZH سبز قرار دارند و یک فویل آلومینیومی سراسری به‌همراه سیم تخلیه قلع‌ اندود (drain wire) آن‌ ها را در برابر نویز محافظت می‌ کند. این ساختار مطابق با استانداردهای DIN VDE 0815 و IEC 61034 بوده و توسط انجمن KNX گواهی‌ نامه KNX Certified دریافت می‌ کند.

کابل KNX با ولتاژ نامی 30 ولت DC و جریان اندک (حدود 10–20 mA) کار می‌ کند؛ اما با توجه به مشخصه Bus، ولتاژ تا 29 ولت تغذیه در سراسر شبکه حفظ می‌ شود تا افت ولتاژ در مسیرهای طولانی جبران شود. این استاندارد باز، تضمین می‌کند کلیه تجهیزات از برندهای مختلف چه سنسورهای هوشمند، چه کلیدهای لمسی یا کنترلرهای مرکزی بدون نگرانی از سازگاری، در یک سیستم یکپارچه با هم کار کنند.

کابل خانه هوشمند

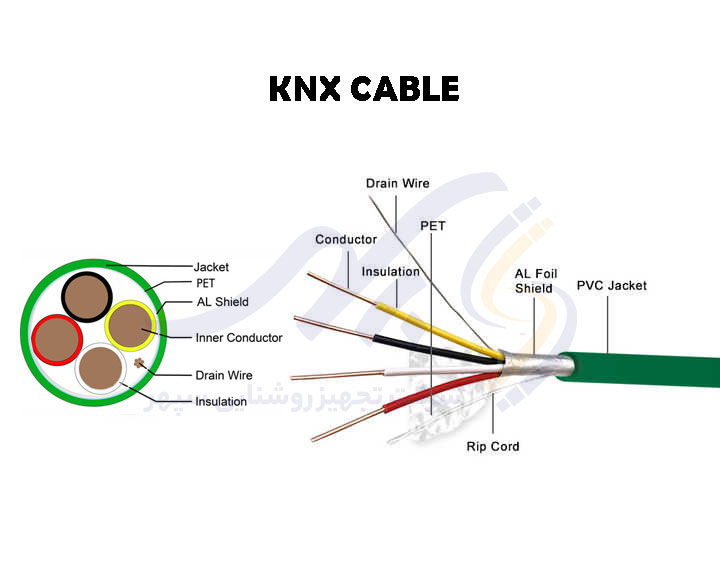

ساختار کابل KNX یا کابل خانه هوشمند

ساختار کابل KNX نقش کلیدی در عملکرد پایدار آن دارد. در زیر لایه‌ های اصلی این کابل را می‌ بینید:

1. دو زوج سیم پیچ‌خورده (2x2x0.8 mm): هر زوج شامل دو رسانای مسی است که با فرکانس پایین اطلاعات را حمل می‌کنند.
2. عایق PVC یا PE: هر هادی با عایق ضخامت‌ دار پوشانده شده تا از قطع و اتصال کوتاه جلوگیری کند.
3. فویل آلومینیومی کلی (Overall Foil Shield): یک لایه حفاظتی در برابر نویزهای الکترومغناطیسی محیط ایجاد می‌کند.
4. سیم تخلیه (Drain Wire): برای اتصال شیلد به ارت و تخلیه نویز به زمین قابل استفاده است.
5. روکش نهایی LSZH یا PVC سبز: هم در برابر حریق مقاوم است و هم رنگ سبز مخصوص کابل KNX را دارد.

ساختار کابل KNX با این ترکیب سبب می‌ شود که کابل برای نصب زیر گچ، در داکت یا حتی دفنی (نسخه PE DIRECT BURIAL) قابل استفاده باشد و پایداری ارتباط در شرایط گوناگون آب‌ و هوایی و الکتریکی را تضمین کند.

چرا کابل KNX انتخاب مناسبی برای خانه‌های هوشمند است؟

۱. سازگاری همه‌ جانبه

از بزرگ‌ ترین مزایای کابل KNX، استاندارد باز آن است: تجهیزات بیش از ۴۰۰ تولیدکننده از سراسر جهان با یکدیگر سازگارند و نیازی به قفل برند نیست. این ویژگی به شما آزادی می‌دهد تا هر زمان بخواهید، تجهیزات جدید را به سیستم اضافه یا جایگزین کنید.

۲. پایداری و امنیت

با شیلد فویل و سیم تخلیه قلع‌اندود، کابل KNX سیمیا مقاومت بالایی در برابر نویزهای الکترومغناطیسی دارد؛ علاوه بر این، ولتاژ ثابت 29 ولت و پروتکل AES-128 در بیشتر پیاده‌سازی‌ها، امنیت انتقال داده‌ها را تامین می‌کند.

۳. مقیاس‌ پذیری و انعطاف

شبکه KNX می‌تواند تا چند صد دستگاه را روی یک باس پشتیبانی کند و با توپولوژی‌های خطی، درختی یا ستاره‌ای قابل اجراست. هر خط (Line) می‌تواند تا 64 دستگاه را مدیریت کند و با تکرارگر (Repeater) یا مسیر یاب (IP Router) امکانات شبکه‌ سازی گسترده‌ تری فراهم می‌ آید.

۴. مصرف بهینه انرژی

بسیاری از سناریوهای KNX بهینه‌ سازی مصرف انرژی را مد نظر دارند: روشنایی هوشمند با تایمر و حضورسنج، کنترل دقیق گرمایش و سرمایش بر اساس سنسور دما، و مانیتورینگ مصرف برق لحظه‌ای همه از طریق کابل KNX امکان‌ پذیر می‌شود.

۵. نصب آسان و استاندارد سازی

کابل KNX معمولاً به صورت قرقره‌های 100 یا 305 متری عرضه می‌ شود و با رنگ سبز خاص خود، از کابل‌ های برق دیگر متمایز است. نصب آن در داکت، زیر گچ یا کانال کف کاذب بدون محدودیت است و با توجه به ضخامت کم (حدود 6–7 میلی‌ متر)، انعطاف پذیری خوبی دارد.

کاربرد کابل KNX در خانه هوشمند

کنترل روشنایی

با کابل KNX می‌ توان انواع چراغ‌ ها را به سناریوهای از پیش تعریف‌ شده متصل کرد؛ روشنایی عمومی، نور وظیفه‌ ای در زیرکابینت، نور مخفی یا نور نمایشی همگی از طریق یک شبکه ساده قابل کنترل هستند.

مدیریت پرده و کرکره

با استفاده از موتورهای برقی پرده و شاتر هوشمند، می‌ توانید با یک کلید لمسی یا اپلیکیشن، زاویه پرده‌ها را تنظیم کنید و حتی براساس شدت نور خورشید آن‌ها را خودکار جا به جا کنید.

تهویه و گرمایش

دیگر کاربرد کابل knx در خانه هوشمند ارسال سیگنال دمای محیط از طریق کابل KNX می باشد، که در نتیجه می توان شیرهای برقی رادیاتور یا واحدهای فن‌کوئل را کنترل کند تا دمای مطبوع نگه داشته شود و از هدر رفت انرژی جلوگیری شود.

 مانیتورینگ مصرف انرژی

با نصب کنتورهای دیجیتال KNX، مصرف برق هر مدار قابل اندازه‌ گیری و گزارش‌ گیری است. این داده‌ ها از طریق کابل KNX به یک پنل مرکزی ارسال شده و امکان تحلیل لحظه‌ ای و تاریخی فراهم می‌ شود.

کاربرد KNX در امنیت و اعلام حریق

حسگرهای دود، نشت گاز، و حضور از طریق کابل KNX به پنل مرکزی متصل شده و در صورت بروز خطر، علاوه بر آژیر محلی، اعلان روی موبایل یا نمایشگر مرکزی نمایش داده می‌ شود.

کابل KNX چیست؟

بهترین شیوه‌ های نصب و نگهداری کابل KNX

• پرهیز از هم‌ پوشانی با کابل برق: کابل KNX را حداقل 10 سانتی‌ متر از کابل‌ های برق فشار قوی دور نگه دارید تا نویز و القای الکترومغناطیسی کاهش یابد.
• حفظ شعاع خمش مناسب: خم‌کردن بیش از حد موجب آسیب به زوج‌ های درهم پیچیده می‌ شود؛ شعاع خمش را حداقل هشت برابر قطر کابل در نظر بگیرید.
• اتصال شیلد به زمین: یک نقطه اتصال شیلد به ارت در تابلو انجام دهید تا عملکرد ضدنویز کابل تکمیل گردد.
• بازرسی دوره‌ ای: حداقل سالی یک‌ بار وضعیت کابل، کانکتورها و اتصالات را بررسی کنید تا از قطع ناگهانی سیستم پیش‌گیری شود.
• استفاده از کانکتورهای KNX-Certified: برای اطمینان از کیفیت ارتباط، همواره از قطعات و سوکت‌های دارای نشان KNX استفاده کنید.

کلام آخر در سوال کابل KNX چیست؟

اگر به‌ دنبال یک خانه هوشمند با پایداری بالا، امنیت مطمئن و توسعه‌ پذیری آسان هستید، کابل KNX سیمیا بهترین انتخاب شماست. این کابل با ساختار پیچ‌ خورده، شیلد آلومینیومی، روکش LSZH و مشخصات فنی دقیق، پایه‌گذار شبکه‌ای قدرتمند است که روشنایی، گرمایش، امنیت و تمامی اجزای خانه هوشمند شما را به شکلی هماهنگ و بهینه مدیریت می‌کند. برای خرید یا مشاوره فنی درباره کابل KNX، می‌توانید با کارشناسان فروش محصولات سیمیا در لوازم الکتریکی شطرنجی تماس بگیرید تا بهترین راه‌ حل را مطابق با نیاز پروژه شما پیشنهاد دهند.
