جعبه تقسیم و قاب کنتور برق
جعبه تقسیم Junction Box

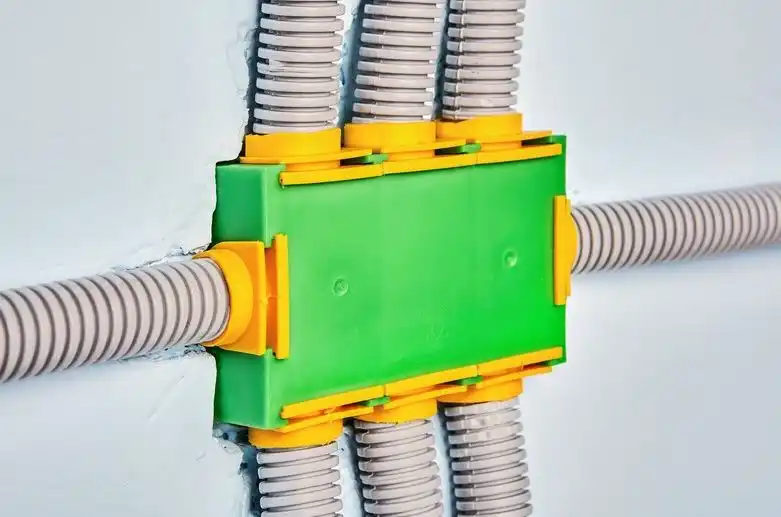

جعبه تقسیم جایگاهی برای قرارگرفتن اتصالات برقی می‌باشد. سیم‌ها از طریق لوله برق یا کابل به جعبه تقسیم وارد می‌شوند و به وسیله ترمینال‌های موجود در جعبه تقسیم انشعاب گرفته می‌شوند.

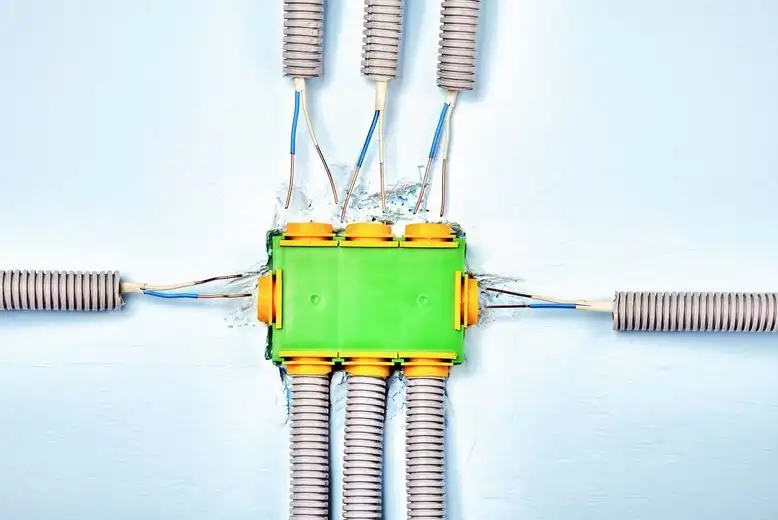

در سیم‌کشی ساختمان اغلب لازم است که از سیم‌ها انشعاب گرفته شود. به همین دلیل در مسیر سیم‌ها جعبه‌ای به‌نام جعبه تقسیم قرار داده می‌شود. جعبه تقسیم بر دو نوع جعبه تقسیم روکار و جعبه تقسیم توکار موجود می‌باشد. جعبه تقسیم روکار از جنس کائوچو یا چدن است که در داخل آن چهار استوانهٔ شیاردار قرار دارد. سیم‌ها داخل شیار قرار می‌گیرند و به وسیلهٔ پیچی که روی آنها قرار گرفته محکم می‌شوند. پس از اتصال و انجام کار درب جعبه تقسیم را می‌بندند. جعبه تقسیم روی سطح کار (دیوار – تخته) نصب می‌شود. جعبه تقسیم توکار از جنس فلزی یا پلاستیکی ساخته می‌شود. داخل قوطی فلزی را به وسیلهٔ مقوا عایق‌بندی می‌کنند و در داخل کار قرار می‌دهند.

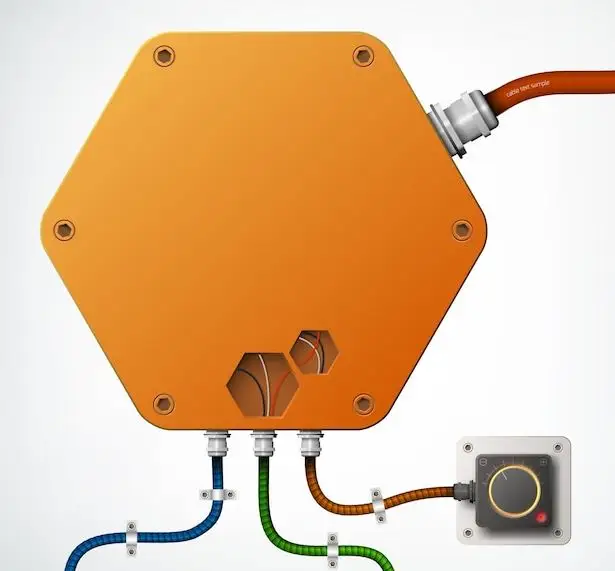

درواقع جعبه تقسیم (Junction Box) یک قطعه الکتریکی است که برای حفاظت، اتصال و تقسیم جریان الکتریکی بین سیم‌ها و کابل‌های مختلف استفاده می‌شود. این جعبه اغلب از مواد مقاوم و ضدآب ساخته می‌شود و به صورت مستطیلی یا مربعی شکل است. وظیفه اصلی جعبه تقسیم، اتصال سیم‌ها با یکدیگر و اتصال آنها به دستگاه‌ها یا سایر محل‌های استفاده شده در یک سیستم برقی را بر عهده دارد. به عنوان مثال، در یک ساختمان، جعبه تقسیم معمولاً در نقاطی که سیم‌ها از دیوارها یا سقف عبور می‌کنند، نصب می‌شود. سیم ها از طریق جعبه تقسیم عبور کرده و می توانند به دستگاه های روشنایی، پریز ها، سوئیچ ها و سایر تجهیزات متصل شوند. جعبه تقسیم نیز از لحاظ ایمنی بسیار حائز اهمیت است، زیرا علاوه بر اتصال سیم‌ها، می تواند در مورد حفاظت در برابر خطراتی مانند شوک الکتریکی و حرارت افزایش یافته ناشی از جریان بالا نقش داشته باشد. بنابراین، استفاده از جعبه تقسیم مناسب با استانداردهای ایمنی و مقررات مربوطه بسیار مهم است.
جنس بدنه جعبه تقسیم
برای ساخت جعبه تقسیم (Junction Box)، از مواد مختلفی استفاده می شود، که انتخاب مواد بستگی به نوع کاربری، محیط استفاده، استاندارد ها و نیازهای ایمنی دارد. تعدادی از مهم‌ترین مواد استفاده شده عبارتند از:
فلزات: فولاد، آلومینیوم و فولاد ضدزنگ به دلیل مقاومت بالا در برابر ضربه، حفاظت در برابر حرارت و قابلیت مقاومت در محیط های صنعتی و سخت مورد استفاده قرار می‌گیرند.
پلاستیک: مواد پلیمری مانند پلی وینیل کلرید (PVC)، پلی کربنات (PC) و اتیلن و پروپیلن (PE و PP) نیز برای ساخت جعبه تقسیم استفاده می شوند. پلاستیک ها خواص الکتریکی خوبی دارند، ضد زنگ هستند و از نظر وزن سبک تر هستند. همچنین، پلاستیک ها قادرند به طور موثری در برابر رطوبت و حفاظت در برابر شوک الکتریکی عمل کنند.
فایبرگلاس: جعبه های تقسیم از فیبرگلاس نیز ساخته می شوند. این مواد مقاوم در برابر حرارت، شوک الکتریکی و مواد شیمیایی هستند. همچنین، فایبرگلاس خاصیت عایق الکتریکی بالا و مقاومت بالا در برابر رطوبت را داراست.
کاربرد جعبه تقسیم
جعبه تقسیم (Junction Box) در سیستم های برقی مختلف کاربرد های گسترده ای دارد. مهم‌ترین کاربرد ها عبارتند از:
اتصال و تقسیم جریان: جعبه تقسیم برای اتصال و تقسیم جریان الکتریکی بین سیم ها و کابل ها استفاده می شود. این جعبه به عنوان نقطه مرکزی برای اتصال سیم های ورودی و خروجی مورد استفاده قرار می‌گیرد و جریان الکتریکی را به صورت مناسب توزیع می کند.
حفاظت و ایمنی: جعبه تقسیم نقش مهمی در حفاظت و ایمنی سیستم های برقی دارد. این جعبه می تواند به عنوان محافظ در برابر خطراتی مانند شوک الکتریکی، حرارت و قوس الکتریکی عمل کند. همچنین، با استفاده از جعبه تقسیم می‌توان از تماس غیرمجاز با اتصالات برقی جلوگیری کرده و از رطوبت و گرد و غبار محافظت کرد.
نقطه مرکزی کنترل: در برخی سیستم های برقی، جعبه تقسیم به عنوان نقطه مرکزی کنترل استفاده می شود. در این صورت، سیم ها و کابل ها از سایر بخش های سیستم به جعبه تقسیم متصل می شوند و از آنجا به دستگاه های مختلف هدایت می‌شوند. این نوع استفاده از جعبه تقسیم به تنظیم و کنترل آسان جریان الکتریکی کمک می کند.
اتصالات قابل دسترس: جعبه تقسیم به عنوان نقطه اتصالات قابل دسترس برای تعمیر و نگهداری سیستم های برقی استفاده می شود. با استفاده از این جعبه، سیم‌ها و اتصالات برقی به طور مرتب و قابل دسترس قرار می‌گیرند و تعویض و تعمیر آنها آسانتر می‌شود.
به طور کلی، جعبه تقسیم نقش مهمی در اتصال، تقسیم و حفاظت از سیستم های برقی دارد و به طور گسترده در ساختمان ها، صنایع، نقاط توزیع برق و سیستم های دیگر استفاده می شود.
قاب کنتور
قاب کنتور (Meter Box) یا قاب شمارش (Meter Enclosure) یک جعبه یا بدنه محافظ است که برای نصب و محافظت از کنتور های برق، گاز یا آب استفاده می‌شود. قاب کنتور به عنوان یک بستر فیزیکی فضایی تأمین می‌کند که کنتورها به آن متصل شوند و در آن قرار گیرند.
جعبه کنتور برق فلزی
وظیفه اصلی قاب کنتور، حفاظت، نگهداری و ایمنی کنتور ها در برابر عوامل محیطی و دسترسی غیرمجاز است. این قاب عموماً از مواد مقاوم و ضدآب ساخته می‌شود و معمولاً در مکان‌هایی مانند خارج از ساختمان ها، ایستگاه‌های تقسیم برق، جعبه‌های دروازه‌ها و سایر نقاط نصب کنتورها قرار می‌گیرد.
قاب کنتور علاوه بر حفاظت از کنتور، امکان دسترسی به آن و خواندن شاخص‌ها و مقادیر اندازه‌گیری شده توسط کنتور را نیز فراهم می‌کند. در برخی از قاب‌های کنتور، قسمت‌های شفافی وجود دارد که به نمایشگر کنتورها و دستگاه‌های خواندن آنها اجازه می‌دهد تا اطلاعات مورد نیاز را بدون نیاز به بازکردن قاب مشاهده کنند.
قاب کنتورها معمولاً بر اساس استاندارد ها و مقررات مربوطه طراحی و تولید می شوند. این قاب‌ها باید دارای ویژگی‌هایی مانند مقاومت در برابر ضربه، آب بندی مناسب، قفل‌پذیری و دسترسی آسان برای تعمیرات و خواندن کنتورها باشند.
جنس بدنه قاب کنتور
قاب کنتورها معمولاً از موادی ساخته می‌شوند که مقاومت، ایمنی و حفاظت لازم را در برابر عوامل محیطی فراهم کنند. برخی از مواد معمول استفاده شده در ساخت قاب کنتورها عبارتند از:
-
فلزات: قاب کنتورها ممکن است از فلزاتی مانند فولاد، آلومینیوم یا فولاد ضد زنگ ساخته شوند. این فلزات از جمله مواد مقاوم و پایدار هستند و برای محافظت در برابر ضربه، آب، حرارت و عوامل خارجی دیگر ایده آل هستند. ضخامت و مقاومت فلزات مورد استفاده بسته به نوع کاربری و استانداردهای منطقه‌ای ممکن است متفاوت باشد.
-
پلاستیک: برخی از قاب کنتورها از مواد پلاستیکی ساخته می‌شوند. پلاستیک‌های مقاوم و مانند پلی‌کربنات (polycarbonate) یا آکریلونیتریل بوتادین استایرن (ABS) استفاده می‌شوند. این مواد علاوه بر مقاومت، به خاصیت شفافیت نیز مجهز هستند که امکان مشاهده شاخص‌ها و نمایشگرهای کنتور را فراهم می‌کند.
-
فایبرگلاس: در برخی از قاب کنتورها، از مواد مشتق شده از فایبرگلاس استفاده می‌شود. فایبرگلاس یک ماده کامپوزیت است که از ترکیب فیبرهای شیشه‌ای و رزین پلی‌استر یا رزین اپوکسی ساخته می‌شود. این ماده معمولاً بسیار مقاوم در برابر ضربه، حرارت، خوردگی و تغییرات شرایط جوی است.
استفاده از هر کدام از این مواد به عواملی مانند نوع کاربری، استانداردهای اعمال شده و نیازهای محیطی و ایمنی مربوطه بستگی دارد. در بعضی موارد، قاب کنتورها می‌توانند ترکیبی از این مواد باشند، به عنوان مثال فلزات برای قسمت‌های سازگار با نصب کنتورها و پلاستیک برای قسمت‌های شفاف و قابل مشاهده استفاده می‌شوند.
جعبه کنتور برق فلزی
راهنمای خرید قاب کنتور
در زمان خرید قاب کنتور، موارد زیر را در نظر بگیرید:
نوع کنتور: ابتدا نوع کنتوری که قصد نصب در قاب دارید را مشخص کنید. بسته به نوع اندازه‌گیری برق، گاز یا آب، قاب های مختلفی وجود خواهد داشت. مطمئن شوید که قابی را انتخاب کنید که با نوع کنتور شما متناسب باشد.
استانداردها و مقررات: بررسی کنید که قاب کنتور انتخابی شما با استانداردها و مقررات مربوط به منطقه یا شهر شما سازگار است. این استانداردها ممکن است شامل مواردی مانند مقاومت در برابر ضربه، ضد آب بودن، قفل‌پذیری و غیره باشد.
جنس و مقاومت: مطمئن شوید که قاب کنتور از جنسی استفاده شده که مقاومت لازم در برابر عوامل محیطی را داشته باشد. فلزات مقاوم مانند فولاد یا آلومینیوم، پلاستیک‌های مقاوم مانند پلی‌کربنات، یا مواد کامپوزیت مانند فایبرگلاس می‌توانند گزینه‌های مناسبی باشند.
اندازه و طراحی: مطمئن شوید که قاب کنتور انتخابی شما اندازه مناسبی دارد که بتوانید کنتور را به درستی درون آن نصب کنید. همچنین، طراحی قاب نیز می‌تواند مهم باشد. برخی از قاب‌ها ممکن است دارای قفل‌های امنیتی، پنجره های شفاف برای دیدن شاخص ها و نمایشگر ها، ورودی های ضدآب و سیستم های جلوگیری از دسترسی غیرمجاز باشند.
نصب و دسترسی: در نظر داشته باشید که قاب کنتور نصب و دسترسی به کنتور را آسان کند. برخی از قاب ها دارای درب ها، قفل ها و مکانیزم هایی برای سهولت دسترسی و خواندن کنتور هستند.
برند و کیفیت: انتخاب قاب کنتور از برند های معتبر، با کیفیت و بررسی نظرات مشتریان و محصولات مشابه می تواند به شما در این خصوص کمک کند.
قیمت: قیمت قاب کنتور نیز یکی از عوامل قابل توجه می باشد. مقایسه قیمت ها در بازار و بررسی این موارد قبل از خرید قاب کنتور می تواند به شما کمک کند تا یک قاب با کیفیت و مناسب برای نیاز های خود انتخاب کنید. همچنین، بهتر است قبل از خرید قاب کنتور و خرید تابلو برق، با فروشندگان معتبر تماس بگیرید و مشخصات فنی و مشخصات قاب کنتور را بررسی کنید تا اطمینان حاصل کنید که بهترین گزینه را انتخاب می‌کنید.
مقایسه انواع جعبه تقسیم برق و جعبه کنتور برق از نظر جنس، کاربرد و ویژگی ها
| نوع جعبه تقسیم | جنس بدنه | محل نصب | درجه حفاظت (IP) | کاربرد اصلی |
|---|---|---|---|---|
| جعبه تقسیم روکار | PVC، ABS، چدن | روی دیوار یا سطح کار | IP44 تا IP65 | مناسب برای نصب سریع و قابل مشاهده در فضاهای خشک یا صنعتی |
| جعبه تقسیم توکار | فلز، پلاستیک سخت | داخل دیوار یا سقف | IP20 تا IP55 | سیم‌کشی‌های داخلی ساختمان، نصب تمیز و مخفی |
| جعبه تقسیم ضد آب | پلی‌کربنات، فایبرگلاس | فضای مرطوب یا بیرونی | IP65 تا IP67 | حمام، گلخانه، موتورخانه، پارکینگ، سوله |
| جعبه تقسیم فلزی صنعتی | فولاد گالوانیزه، استیل | محیط‌های صنعتی سخت | IP54 تا IP66 | کارگاه‌ها، کارخانه‌ها، تأسیسات مکانیکی |
| جعبه تقسیم با ترمینال داخلی | پلاستیک نسوز یا فلز با عایق | داخل تابلو برق یا روی دیوار | IP40 تا IP65 | مناسب برای اتصالات منظم و ایمن در پروژه‌های حرفه‌ای |
نکته: در انتخاب جعبه تقسیم مناسب، حتما به درجه حفاظت IP، جنس بدنه، و محیط نصب توجه کنید. جعبه کنتور برق و تقسیم ضد آب و صنعتی معمولا قیمت بالاتری دارند اما دوام و ایمنی بیشتری نیز ارائه می‌دهند.
قیمت قاب کنتور | جعبه کنتور برق
قیمت قاب کنتور یا جعبه کنتور برق بستگی به عوامل مختلفی دارد، از جمله:
-
نوع قاب: قیمت قاب کنتور برق بسته به نوع مواد استفاده شده در ساخت و طراحی آن متغیر است. قاب های فلزی معمولاً گرانتر از قاب های پلاستیکی هستند. همچنین، قاب های با کیفیت با مقاومت بالاتر ممکن است قیمت بیشتری داشته باشند.
-
اندازه و طراحی: اندازه و طراحی قاب نیز می‌تواند تأثیر زیادی بر قیمت داشته باشد. قاب های بزرگتر و با طراحی پیچیده ممکن است گرانتر باشند.
-
برند: برند محصول نیز می‌تواند قیمت را تحت تأثیر قرار دهد. برند های معروف و با کیفیت معمولاً قیمت بالاتری دارند.
-
استاندارد ها و گواهی ها: اگر قاب کنتور دارای استاندارد ها و گواهی های ایمنی و کیفیت مربوطه باشد، ممکن است قیمت آن بیشتر باشد.
-
بازار محلی: قیمت ها ممکن است بسته به بازار محلی و شرایط اقتصادی متغیر باشند.
جهت اطلاع از آخرین قیمت قاب کنتور و قیمت جعبه تقسیم می توانید از همین صفحه اطلاعات لازم را کسب نمایید و در صورت تمایل می توانید نسبت به خرید جعبه تقسیم و خرید قاب کنتور اقدام نمایید. همچنین می توانید با همکاران ما در واحد فروش فروشگاه آنلاین لوازم الکتریکی شطرنجی تماس حاصل فرمایید.
