لوازم و تجهیزات ارت

یکی از المان های حفاظتی که در ساختمان سازی وجود دارد چاه ارت یا سیستم ارتینگ است، در برخی ساختمان ها که امکان حفاری وجود دارد برای ایمنی بیشتر برقی چاه ارت حفر می شود که این نوع چاه ها در ساختمان از حساسیت بالایی برخوردار هستند و باید لوازم و تجهیزات مربوط به آن با دقت انتخاب و خریداری شود.

یکی دیگر از نکاتی که همواره باید به آن توجه نمود وجود پدیده های طبیعی است که می توانند سبب آسیب رسیدن به ساختمان ها نیز شوند، یکی از این پدیده ها صاعقه یا رعد و برق است و جهت محافظت در برابر آن استفاده از سیستم ارتینگ یا چاه ارت توصیه می شود در واقع به منظور حفاظت از دستگاه ها، افراد، اضافه ولتاژهای تولید شده در دستگاه ها یا سیم کشی ساختمان همچنین جهت محافظت در برابر ولتاژهای بالایی که از برخورد صاعقه با دکل های برق ایجاد می شود می توان از سیستم ارتینگ استفاده کرد.

لوازم چاه ارت شامل صفحه مسی و سیم مسی و بنتونیت یا مواد کاهنده مقاومت زمین و جعبه تست ارت و میله ارت است. برای اتصال سیم مسی به صفحه مسی آن را به صفحه جوش کدولد می‌دهند. همچنین برای درب چاه نیز می‌توان از دریچه بازدید چاه ارت از جنس بتن و یا پلی اتیلن استفاده نمود.



انواع چاه ارت


1-چاه ارت عمقی
  • در چاه ارت عمقی به طور معمول یک چاه با عمق زیاد حفاری میشود و سیستم ارتینگ پیاده‌سازی میشود. البته در این روش باید بتوان در اطراف سایت امکان حفاری چاه با اعماق زیاد را داشته باشیم.
2-چاه ارت سطحی
  • در چاه ارت سطحی زمانی که ما نمیتوانیم چاه با اعماق وسیع حفاری کنیم کاربرد دارد و معمولا تا عمق 80 سانتیمتر قابل انجام است.

عمق چاه ارت

عمق چاه ارت برای خانه ها و منازل مسکونی حدودا 3 تا 5 متر می باشد و برای مصارف صنعتی مانند بیمارستان ها، آزمایشگاه ها، کارخانه ها، کارگاه های تولیدی، سازمان ها و اداره جات با عمق 6 تا 10 متر حفر می شود. باید توجه داشته باشید که حفر چاه ارت دارای حساسیت بالایی می باشد زیرا بعد از راه‌اندازی آن امکان دستیابی مجدد به آن وجود ندارد پس باید با نهایت دقت ساخته شود.



لوازم چاه ارت (تجهیزات و ملزومات)

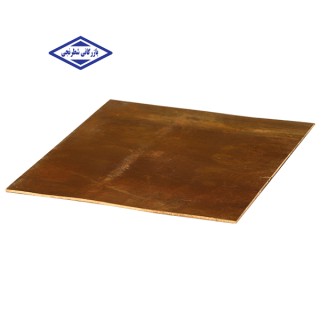

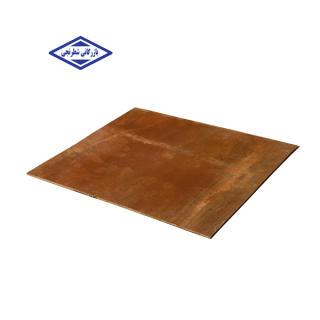

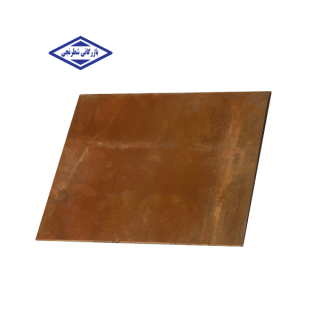

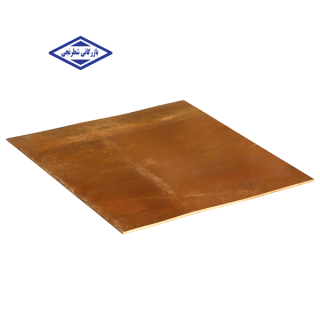

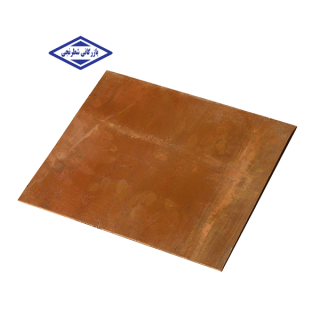

صفحه مسی

  • ورقه هایی از جنس فلز مس هستند که به صورت عمودی داخل چاه ارت قرار می گیرند و سیم مسی به این صفحه مسی جوش داده می شود تا انتقال بار اضافی از وسایل الکتریکی به زمین صورت گیرد. بسیار مهم است که بدانید در هیچ شرایطی نباید این اتصال تنها با بست برقرار گردد و حتما باید جوش داده شود.

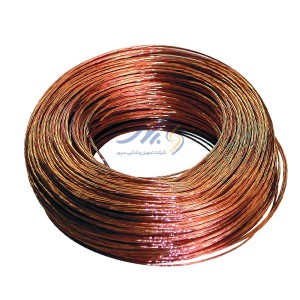

سیم مسی

  • از اجزای اصلی موردنیاز در سیستم چاه ارت سیم مسی می باشد زیرا فلز مس، رسانای قوی جریان برق است و می تواند ولتاژ اضافی را گرفته و به زمین منتقل کند. سیم مسی اغلب به صورت سیم یا تسمه تولید می شود و اندازه های مختلفی دارد. این سیم مسی وظیفه دارد به صفحه مسی داخل چاه ارت متصل گردد و بار اضافی برق را از وسایل الکتریکی گرفته و به خاک منتقل کند اینگونه ایمنی افراد و تجهیزات برقی حفظ می شود.

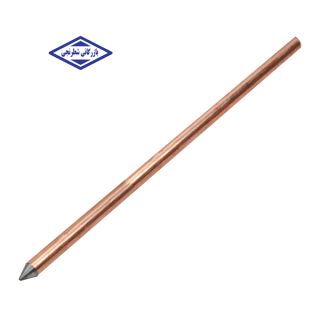

میله مسی

  • میله مسی یکی از تجهیزات چاه ارت می باشد که در واقع نوعی میله گالوانیزه محکم است. این میله مسی در محل هایی که امکان کندن زمین نیست به عنوان صفحه مسی مورد استفاده قرار می گیرد و سیم مسی به آن متصل می شود. همچنین میله مسی به خاطر ساختار محکمی که دارد می توان به راحتی آن را داخل زمین کوبید.

خاک بنتونیت

  • خاک بنتونیت بیا پودر بنتونیت در واقع مخلوطی از ذغال و نمک می باشد که به عنوان یک خاک چسبنده در چاه ارت استفاده می شود و با آن می توان عمق چاه را پر نمود. در واقع خاک بنتونیت حفره های اطراف میله ارت را پر می کند.

جوش

  • برای اتصال سیم مسی به صفحه مسی از قطعه ای به نام جوش استفاده می شود که انواع مختلفی دارد مانند جوش آرگون، جوش کدولد یا ترمیک.

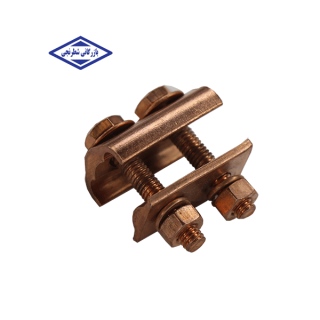

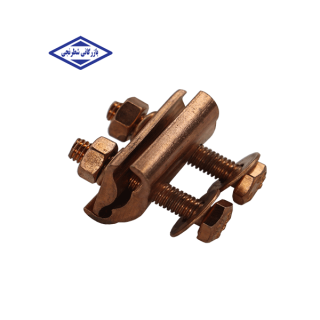

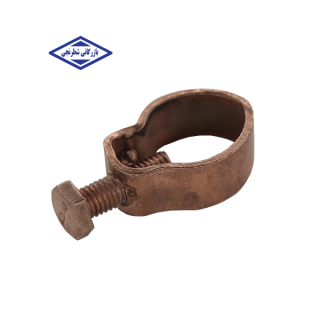

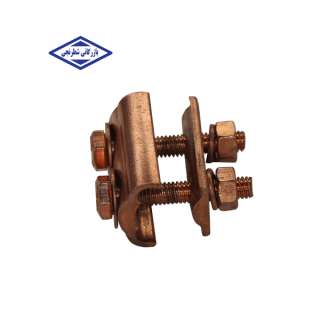

کلمپ

  • یکی از انواع اتصالات چاه ارت، کلمپ می باشد که دارای سایزهای متفاوتی می باشد.

کابلشو

  • یکی دیگر از تجهیزات چاه ارت، کابلشو می باشد که وسیله ای برای اتصال کابل به بخش های دیگر است.



نحوه اجرای چاه ارت

چاه ارت در واقع چاله ای نسبتا عمیق است که درون آن یک صفحه رسانای مسی قرار داده می شود. برای اجرای چاه ارت در ابتدا باید مقداری خاک بنتونیت با آب ترکیب شود تا به صورت ملات در آید و سپس تا عمق 20 و 30 سانتی متری از ته چاه با این مواد پر شود. سپس صفحه مسی که سیم مسی به آن جوش خورده به صورت تیغه ای یا ایستاده بر روی ملات ته چاه قرار می گیرد. در مرحله بعد یک لوله پولیکا برای مرطوب ماندن خاک قرار داده می شود و در ادامه باقی مانده عمق چاه ارت با خاک رس پر می شود. غالبا درون چاه را با خاک بنتونیت پر می‌کنند. خاک بنتونیت به دلایل متعدد برای پر کردن چاه انتخاب شده است. از جمله‌ی این خواص می‌توان به کاهش مقاومت زمین، جذب رطوبت، خاصیت تبادل یونی و پیشگیری از اکسید و خورده شدن صفحه و سیم مسی اشاره کرد.

هدف‌ های استفاده از چاه ارت

  • حفاظت جان انسانها
  • حفاظت وسایل و تجهیزات الکتریکی و الکترونیکی
  • حذف ولتاژ اضافی و جلوگیری از ایجاد برق گرفتگی
  • جلوگیری از ولتاژهای ناخواسته و صاعقه



لوازم چاه ارت در گیلان

شما مشتریان محترم می توانید جهت خرید لوازم چاه ارت در گیلان و دیگر استان ها و همچنین اطلاع از قیمت لوازم و تجهیزات چاه ارت، به سایت اینترنتی بازرگانی شطرنجی مراجعه نمایید و با اطمینان اطلاعات کافی را به دست آورده و خرید خود را انجام دهید.



هزینه چاه ارت

هزینه نصب چاه ارت به عوامل مختلفی بستگی دارد، از جمله عمق حفاری، نوع مواد استفاده شده و هزینه‌های نصب. به طور کلی، عمق چاه ارت برای ساختمان‌های مسکونی حدود 3 تا 5 متر و برای مصارف صنعتی 6 تا 10 متر توصیه می‌شود. هزینه‌های مربوط به لوازم چاه ارت می‌تواند متفاوت باشد .

نکات انتخاب تجهیزات چاه ارت

  • کیفیت مواد: اطمینان حاصل کنید که تمامی تجهیزات از مواد با کیفیت و استاندارد تولید شده‌اند.
  • مشاوره فنی: از مشاوران مجرب در زمینه سیستم‌های ارتینگ کمک بگیرید تا بهترین راهکارها را برای نیازهای خاص خود دریافت کنید.

استفاده از تجهیزات چاه ارت با کیفیت و نصب صحیح آن، می‌تواند ایمنی ساختمان شما را تضمین کند. با توجه به هزینه‌ها و نیازهای خاص خود، بهترین گزینه‌ها را انتخاب کرده و از مشاوره‌های تخصصی بهره‌مند شوید. برای خرید لوازم چاه ارت و کسب اطلاعات بیشتر، می‌توانید به سایت بازرگانی شطرنجی مراجعه کنید.



استاندارد های تجهیزات ارت

برای سیم و صفحه مسی چاه ارت، استانداردهای خاصی وجود دارد که به منظور اطمینان از کیفیت و ایمنی آنها باید رعایت شوند. در زیر به برخی از این استانداردها اشاره می‌شود:

1. استانداردهای مواد

  • فلز مس: باید از مس خالص (حداقل 99.9%) ساخته شده باشد تا از نظر رسانایی و مقاومت در برابر خوردگی بهینه باشد.
  • سیم مسی: باید از سیم‌هایی با پوشش عایق مناسب استفاده شود که بتوانند در برابر شرایط محیطی مقاومت کنند.

2. استانداردهای ابعاد

  • صفحه مسی: باید دارای ضخامت مناسب باشد تا توانایی انتقال بار را داشته باشد.
  • سیم مسی: ابعاد و قطر سیم باید بر اساس نیازهای سیستم ارتینگ و ظرفیت بار الکتریکی تعیین شود.

3. استانداردهای نصب

  • اتصالات باید به صورت جوش داده شوند (جوش کدولد یا ترمیک) و از بست‌های مکانیکی استفاده نشود.
  • عمق و عرض چاه باید بر اساس محاسبات مهندسی و نیاز به مقاومت زمین تعیین شود.

4. استانداردهای آزمایش

  • سیستم چاه ارت باید با استفاده از دستگاه‌های تست مقاومت زمین آزمایش شود تا از عملکرد صحیح آن اطمینان حاصل شود. مقاومت زمین باید در محدوده مشخصی (معمولاً زیر 10 اهم) قرار گیرد.

5. استانداردهای ملی و بین‌المللی

  • رعایت استانداردهای ملی (مانند استانداردهای ISIRI در ایران) و بین‌المللی (مانند IEC و IEEE) برای تأیید کیفیت و عملکرد تجهیزات الزامی است.

6. مقررات محلی

  • همچنین، باید به مقررات محلی و الزامات قانونی در زمینه نصب سیستم‌های ارتینگ توجه شود.

رعایت این استانداردها به افزایش ایمنی و کارایی سیستم چاه ارت کمک می‌کند و از خطرات ناشی از برق‌گرفتگی و آسیب به تجهیزات جلوگیری می‌کند.
