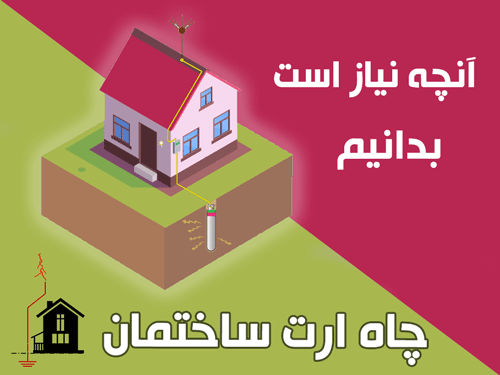

چاه ارت ساختمان آنچه نیاز است بدانیم

چاه ارت ساختمان آنچه نیاز است بدانیم
در این نوشته سعی می کنیم شما را با سیستم ارتینگ و موارد مورد نیاز برای سیستم چاه ارت ساختمان آشنا کنیم.همچنین 2 روش ساده تست سیستم ارت ساختمان را بررسی می‌کنیم.

سیستم چاه ارت

در وسایل الکتریکی نیاز است که پتانسیل بعضی از قسمت‌های دستگاه با زمین یکی شود، برای این منظور از سیستم اتصال به زمین استفاده می‌شود. اساس سیستم ارتینگ بر این است که جرم بزرگ زمین به عنوان پتانسیل صفر (در مهندسی برق ساختمان) در نظر گرفته شود و تمام قسمت هایی که به سیستم ارتینگ متصل شده اند، هم پتانسیل زمین شوند، در واقع صفر شوند. هر چه در این سیستم از اجرای با کیفیت‌تری استفاده شود بهره وری آن بالاتر خواهد بود.

ارتینگ ساختمان earthing

مزایای استفاده از سیستم چاه ارت earthing

  • برای جلوگیری آسیب های ناشی از جریان های معیوب به وسایل الکتریکی.
  • برای جلوگیری از خطر آتش‌سوزی که ممکن است در اثر نشت جریان ایجاد شود.
  • حفظ ولتاژ پایدار در مدارهای سه فاز یک سیستم الکتریکی، حتی زمانی که بار ناپایدار است.
  • ارتینگ با ایجاد یک مسیر مقاومتی جریان های خطا را به سرعت به زمین می رساند، از شوک الکتریکی و آسیب ناشی از برخورد صاعقه جلوگیری می کند.

طراحی سیستم ارتینگ ساختمان

در سیم کشی خانه، یک اتصال از نقطه زمین همه سوکت ها به پیوند زمین در جعبه توزیع متصل می شود. از جعبه توزیع (DB)، آنها را به صفحه ارت یا الکترود زمین متصل می کنیم. هر زمان که مدار اضافه بار یا موج برق وجود داشته باشد، جریان از طریق الکترود ارتینگ به زمین منتقل می‌شود. ارتینگ خانه با ایجاد یک مسیر رسانا که جریان معیوب را به زمین می رساند از شما در برابر شوک الکتریکی محافظت می کند.

برای سیستم ارت به چه چیزهایی نیاز داریم؟

برای سیستم ارت معمولا به وسایل زیر نیاز داریم که عبارتند از:

  • صفحه مسی
  • میله ارت
  • خاک بنتونیت
  • کلمپ صفحه
  • کلمپ تک‌پیچ
  • کلمپ سایز 50
  • کلمپ سایز 35
  • کلمپ سایز 16-25
  • کلمپ انگشتی

مراحل سیستم ارت ساختمان

  • برای جاگذاری میله ارت در نزدیک ساختمان چاه یا حفره ای به عمق 3 متر حفر شود. (برای مناطق تجاری متراژ حفاری تفاوت دارد.)
  • گودال را با خاک بنتونیت (ترکیبی از نمک و زغال چوب) پر کرده و میله را به صورت عمودی در آن قرار می‌دهیم، باقی جای خالی هم با خاک بنتونیت پر می‌کنیم.
  • با استفاده از سیم ارت میله ارت (الکترود) را به ارت وصل می‌کنیم.
  • کلمپ (گیره) و اتصالات را با انبردست ثابت می‌کنیم.
  • پس نصب تمامی مراحل آن را آزمایش می‌کنیم.

آزمایش تست سیستم ارت ساختمان

شما به راحتی از دو روش زیر می توانید سیستم ارتینگ ساختمان را آزمایش کنید.

  • استفاده از یک لامپ
    سیم های لامپ را به درگاه مثبت و منفی پریز وصل کنید. سمت راست پریز مثبت و سمت چپ پورت منفی است. حالا سیم منفی را از پریز درآورده و به سوراخ (درگاه ارت) پریز ارت که بالای آن است وصل کنید. لامپ باید همچنان بدرخشد. اگر این اتفاق نیوفتد یا لامپ سوسو بزند، چشمک بزند. سیستم ارت خانه معیوب است. اگر هم کلا خاموش باشد که خانه سیستم ارتینگ ندارد.
  • استفاده از یک مولتی‌متر (اهم‌متر)
    استفاده از اهم‌متر روش دقیق‌تری نسبت به دیگر روش‌هاست. شما می‌توانید هم در جریان متناوب AC و هم جریان مستقیم DC از آن استفاده کنید. برای اندازه‌گیری جریان AC عقربه اهم‌متر را رو AC و برای اندازه‌گیری DC عقربه را روی DC قرار دهید.
    ابتدا سوکت قرمز اهم‌متر را به “V”  “Ω”  “+” بزنید و سوکت مشکی اهم‌متر را به “COM”  “-“ بزنید.
    سوکت قرمز اهم‌متر را به مثبت و مشکی را به منفی بزنید. مقدار را یادداشت کنید.
    سوکت مشکی را بیرون آورده و در پورت ارت بزنید. مقدار شما باید با مقدار قبلی یکی باشد.
    اگر مقدار شما کم و یا چیزی نشان نمی‌دهد سیستم ارت شما معیوب و یا کار نمی‌کند.

تست ارت با مولتی متر
