اگر تا امروز وارد یک اتاق تاسیسات، زیرزمین پارکینگ یا سالن یک کارخانه شده باشید، حتما آن مسیرهای فلزی یا پلاستیکی مشبک را دیده اید که دستههای کابل روی آنها ردیف شده اند. خیلی از افراد به همه این تجهیزات یک اسم می دهند، در حالی که واقعیت این است که سینی کابل، نردبان کابلی و داکت برق سه تجهیز متفاوت با کاربردهای متفاوت هستند و انتخاب اشتباه هرکدام، هم روی هزینه پروژه تاثیر میگذارد و هم روی ایمنی و طول عمر سیم کشی.
در این مقاله قرار است این سه گزینه را کنار هم بگذاریم، تفاوت های واقعی شان را ببینیم و در نهایت یک راهنمای عملی برای انتخاب داشته باشیم که مناسب چه نوع پروژهای است.
سینی کابل (Cable Tray) یک مسیر روباز و معمولا مشبک یا پرفوره است که کابل ها به صورت افقی یا عمودی روی آن قرار می گیرند و با بست مهار می شوند. برخلاف کاندوئیت که کابل را کاملا داخل خودش پنهان می کند، سینی کابل بیشتر شبیه یک «قفسه» عمل میکند: کابل ها رویش چیده می شوند، اما در معرض هوا و قابل مشاهده باقی می مانند.
این ویژگی باعث میشود سینی کابل انتخاب اول در پروژه هایی باشد که:

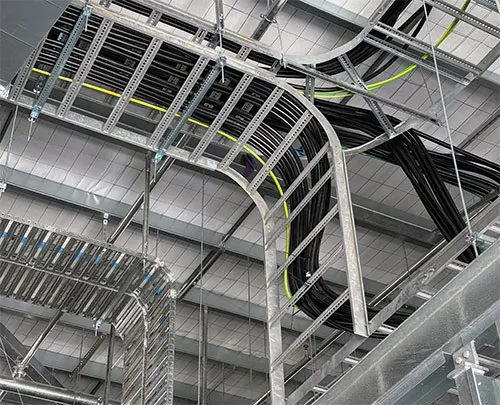

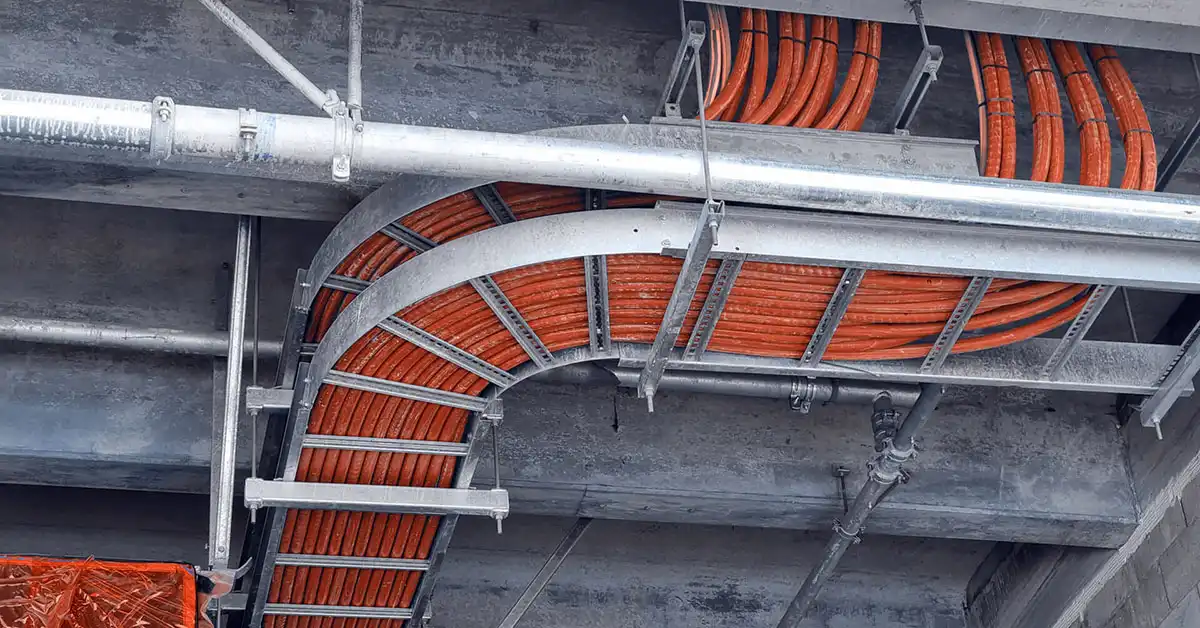

نردبان کابلی (Cable Ladder) را می توان یک زیرمجموعه خانواده سینی کابل دانست، با این تفاوت که به جای کف مشبک یا پرفوره، از دو ریل کناری و چند پله عرضی (شبیه نردبان) تشکیل شده است. همین طراحی باعث میشود:
به همین دلیل، نردبان کابلی بیشتر در پروژه های صنعتی سنگین و نیروگاهی دیده می شود؛ جایی که تعداد کابل های قدرت با قطر بالا زیاد است و مدیریت حرارت اهمیت ویژه ای دارد. در ساختمان های مسکونی و تجاری معمولی، معمولا نیازی به این سطح از ظرفیت و تهویه نیست و سینی کابل معمولی یا داکت برای همان کار کافی است.

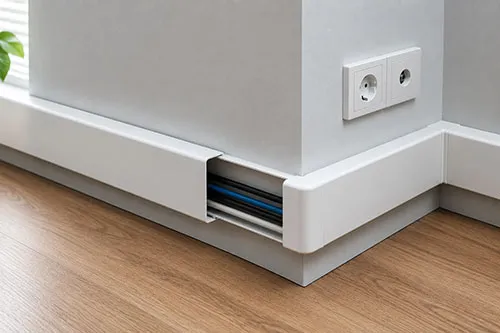

برخلاف سینی کابل و نردبان کابلی که مسیر روباز هستند، داکت (Duct) یک مجرای بسته است، معمولا به شکل کانال مستطیلی، که کابل از داخل آن عبور میکند و از هر طرف پوشیده شده است. داکت بیشتر در جاهایی استفاده میشود که:
نکته ای که این جا باید به آن دقت کنید این است که «داکت» گاهی با «ترانکینگ» اشتباه گرفته می شود؛ این دو مفهوم بسیار نزدیک هستند و در عمل هم پوشانی زیادی دارند، اما اگر می خواهید مشخصا دربارهٔ مقایسه برند در حوزه ترانکینگ بخوانید، ما قبلا یک راهنمای اختصاصی تفاوت ترانکینگ سوپیتا و لگراند نوشته ایم که می توانید آن را هم مطالعه کنید.
| ویژگی | سینی کابل | نردبان کابلی | داکت |
| نوع مسیر | روباز، مشبک یا پرفوره | روباز، ریل و پله | بسته و کاملا پوشیده |
| تهویه و خنک شدن کابل | خوب | عالی | محدود |
| مناسب برای | پروژه های تجاری و صنعتی متوسط | پروژه های صنعتی سنگین با کابل حجیم | فضاهای اداری، تجاری و مسیرهای پنهان |
| دسترسی برای توسعه آینده | ساده | بسیار ساده | نسبتا محدودتر |
| ظاهر نهایی | نمایان | نمایان | پنهان و مرتب |
یکی از سوالاتی که در پروژه های واقعی زیاد می شنویم این است که سینی کابل را از جنس PVC بگیریم یا فلزی؟ جواب دقیق به محیط نصب و بودجه پروژه بستگی دارد.
سینی کابل PVC برای محیط هایی که رطوبت بالا، مواد شیمیایی خورنده یا احتمال زنگ زدگی وجود دارد (مثل تاسیسات آب و فاضلاب، سردخانه یا برخی محیط های صنایع غذایی) گزینه به صرفه و بادوامی است، چون برخلاف فلز اصلا خوردگی ندارد و وزن پایین تری هم دارد که نصب را راحت تر می کند. در مجموعه بازرگانی شطرنجی، سینی کابل PVC را فقط از برند سوپیتا عرضه می کنیم، چون بعد از بررسی چند برند مختلف، از نظر کیفیت جنس و دقت ابعاد، سوپیتا را قابل اعتماد ترین گزینه در این رده تشخیص دادیم.
سینی کابل فلزی در مقابل، برای پروژه هایی که مقاومت مکانیکی بالاتر، ظرفیت باربری بیشتر یا الزام استاندارد آتش نشانی مطرح است، انتخاب رایج تر است؛ به خصوص در پروژه های صنعتی سنگین و پروژه های کشوری که معمولا مشخصات فنی دقیقی برای جنس و ضخامت ورق تعیین می شود. در بخش سینی کابل فلزی، برخلاف نوع PVC، با چند برند مختلف کار میکنیم تا بسته به بودجه و مشخصات فنی درخواستی هر پروژه، گزینه مناسب را در اختیار مشتری بگذاریم.
قبل از سفارش، این چند سؤال را از خودتان بپرسید:
بله، و در پروژه های بزرگ این موضوع کاملا رایج است؛ مثلا مسیر اصلی و پرحجم کابل روی نردبان کابلی، شاخه های فرعی روی سینی کابل، و بخشهای نمایان داخل فضای اداری داخل داکت قرار می گیرند.
برای محیط هایی با ریسک ضربه فیزیکی بالا یا نیاز به تحمل وزن زیاد، سینی فلزی گزینه مطمئن تری است. سینی PVC بیشتر برای شرایط خورنده یا مرطوب توصیه می شود، نه برای تحمل بار مکانیکی سنگین.
در عمل این دو نام گاهی به جای هم استفاده می شوند، اما ترانکینگ معمولا به سیستم های ماژولار با درپوش قابل بازشدن اشاره دارد که بیشتر برای سیم کشی روکار داخل ساختمان های اداری و تجاری به کار می رود؛ در مقاله تفاوت ترانکینگ سوپیتا و لگراند این موضوع را دقیق تر باز کرده ایم.
اگر بخواهیم خیلی خلاصه جمع بندی کنیم: برای پروژه های عمومی و تجاری با حجم متوسط کابل، سینی کابل انتخاب متعادلی است؛ برای پروژه های صنعتی سنگین با کابل قدرت حجیم، نردبان کابلی بهترین مدیریت حرارت را می دهد؛ و برای فضاهایی که ظاهر مرتب و پنهان سازی کابل مهم است، داکت گزینه درست است. در نهایت، انتخاب جنس (PVC یا فلزی) هم باید بر اساس شرایط محیطی واقعی پروژه، نه فقط قیمت، تصمیم گیری شود.
اگر برای پروژه خودتان نیاز به مشاوره در انتخاب بین این گزینه ها دارید، میتوانید صفحات سینی کابل و داکت بازرگانی شطرنجی را مشاهده کنید یا مستقیم با کارشناسان فروش پروژه تماس بگیرید تا بر اساس مشخصات فنی دقیق پروژهتان، بهترین گزینه را پیشنهاد بدهیم.
