کاندوئیت برق، همان لوله محافظی است که دور سیم و کابل های برق کشیده میشود تا آنها را در برابر آسیب های مختلف حفظ کند. اگر تا امروز سیم کشی یک ساختمان یا یک خط تولید صنعتی را از نزدیک دیده باشید، حتما متوجه شدهاید که سیمها به ندرت به صورت لخت و بدون پوشش از داخل دیوار یا سقف عبور می کنند؛ همیشه یک لوله محافظ دور آن هاست، همان چیزی که در زبان تخصصی برق به آن کاندوئیت (Conduit) میگویند. شاید اسمش برایتان غریبه باشد، اما اگر بگوییم منظور همان لوله های برقی است که برقکارها زیر گچ یا داخل کف سازی کار میگذارند، احتمالا بارها از نزدیک دیده اید.
در این مقاله قرار است دقیق تر با مفهوم کاندوئیت برق آشنا شویم، ببینیم چه انواعی دارد، هرکدام برای چه پروژه ای مناسب تر است و در انتها هم چند نکته کاربردی برای خرید بدهیم که در انتخاب سایز و جنس اشتباه نکنید.

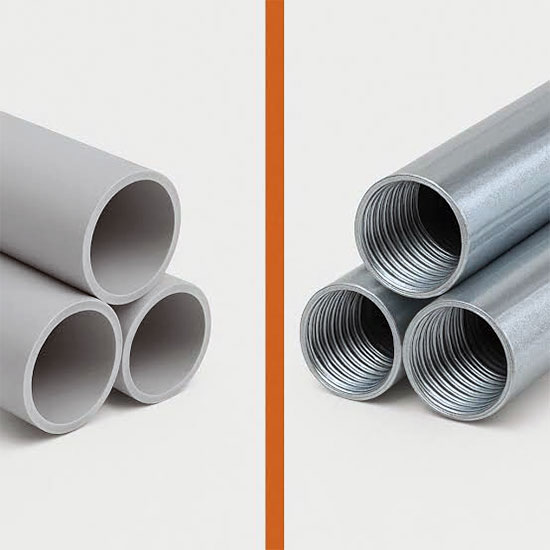

لوله محافظ سیم کشی به زبان ساده، یک مجرای توخالی است که وظیفه اش محافظت از سیم و کابل برق در مسیر عبورشان است؛ چه آن مسیر داخل دیوار یک آپارتمان باشد، چه زیر خاک یک پروژه صنعتی. این لوله ها معمولا از جنس فلز (فولاد یا آلومینیوم) یا از انواع پلیمر مثل PVC و پلی اتیلن ساخته میشوند و بسته به جنس و ضخامتشان، سطح متفاوتی از محافظت را ارائه میدهند.
نکته ای که خیلی از افراد تازه کار در این حوزه با آن اشتباه میگیرند این است که کاندوئیت فقط یک «روکش تزئینی» نیست. کارکرد اصلی اش سه چیز است:
به همین دلیل، در اکثر پروژه های ساختمانی و صنعتی، استفاده از کاندوئیت برق مناسب یکی از مواردی است که در بازرسی و نظارت فنی هم بررسی میشود، نه یک انتخاب سلیقه ای برقکار.
بسته به محل نصب، بودجه پروژه و سطح حفاظتی که نیاز دارید، چند نوع کاندوئیت رایج در بازار وجود دارد. در ادامه هرکدام را جداگانه بررسی میکنیم.

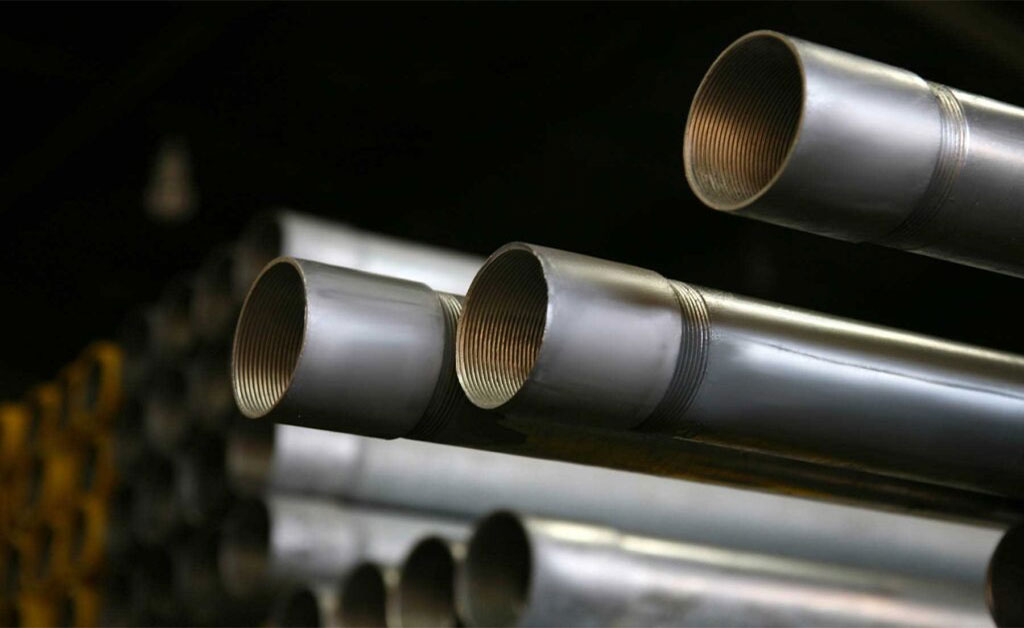

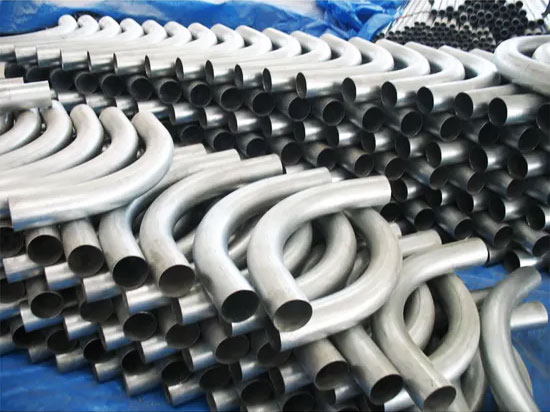

این نوع از ضخیم ترین و مقاوم ترین کاندوئیت های موجود است. معمولا از فولاد گالوانیزه ساخته میشود و در جاهایی استفاده میشود که احتمال ضربه فیزیکی زیاد است؛ مثل کارگاه های صنعتی، پارکینگ ها یا مسیرهایی که کاندوئیت روی دیوار نمایان میماند (روکار). قیمت بالاتری نسبت به بقیهٔ انواع دارد، اما در ازای آن، عمر و مقاومت بسیار بالایی هم میدهد.

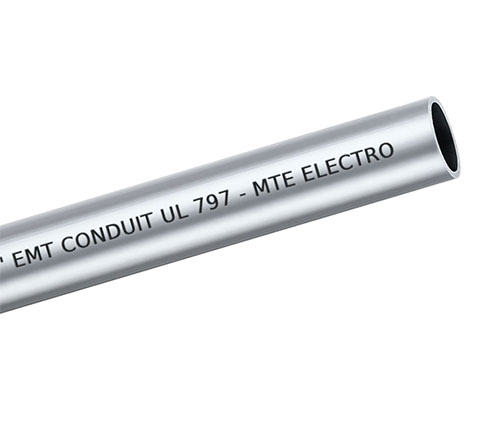

نسخه سبک تر و نازک تر کاندوئیت فلزی است. نصبش راحت تر از نوع سخت است چون معمولا با اتصالات فشاری (Compression) یا فنری کار میکند و نیازی به قلاویزکاری ندارد. برای سیمکشی روکار داخل ساختمانهای تجاری و اداری گزینه محبوبی است، ولی برای محیط های بیرونی یا زیرخاک چندان توصیه نمی شود چون مقاومتش در برابر رطوبت طولانی مدت پایین تر است.
این گزینه احتمالا همان چیزی است که بیشترین برخورد را با آن داشته اید، چون هم ارزان تر است و هم سبک تر. برای سیم کشی زیرکار (زیر گچ)، عبور از داخل کف سازی و به خصوص برای دفن در زیر خاک بسیار رایج است، چون در برابر رطوبت و خوردگی مقاوم است و نیازی به گالوانیزه یا رنگ آمیزی ندارد. تنها نکته این است که در برابر حرارت و ضربه شدید فیزیکی، مقاومتی در حد لوله فلزی ندارد.
لوله خرطومی همان کاندوئیت انعطاف پذیری است که در مسیرهای پیچ درپیچ یا جاهایی که لوله صلب امکان خم شدن ندارد استفاده میشود؛ مثلا اتصال به موتورها، تابلوهای برق متحرک یا مسیرهایی با پیچش زیاد. نوع فلزی آن (که گاهی نسوز هم عرضه میشود) برای محیطهای صنعتی با ریسک حرارتی بالاتر مناسب تر است، و نوع پلاستیکی برای مصارف عمومی تر و اقتصادی تر.
برای پروژههای عمرانی بزرگ، خطوط انتقال برق بین ساختمان ها، یا مسیرهای زیرزمینی طولانی، معمولا از لوله پلیاتیلن استفاده میشود. این لولهها بهخاطر انعطاف پذیری بالا و مقاومت عالی در برابر رطوبت و فشار خاک، انتخاب استاندارد برای این نوع کاربردها هستند.
| نوع پروژه | گزینهٔ پیشنهادی |
|---|---|
| سیم کشی مسکونی زیر گچ | PVC سایز ۱/۲ یا ۳/۴ |
| سیم کشی روکار ساختمان تجاری/اداری | EMT |
| محیط صنعتی با ریسک ضربه فیزیکی بالا | لوله فلزی سخت (Rigid) |
| اتصال به موتور یا تابلوی متحرک | لوله خرطومی فلزی |
| مسیرهای پیچیده با خم زیاد | لوله خرطومی پلاستیکی |
| دفن زیر خاک یا کف سازی | PVC یا پلیاتیلن |
| پروژه های کشوری با مسیر انتقال طولانی | پلیاتیلن |

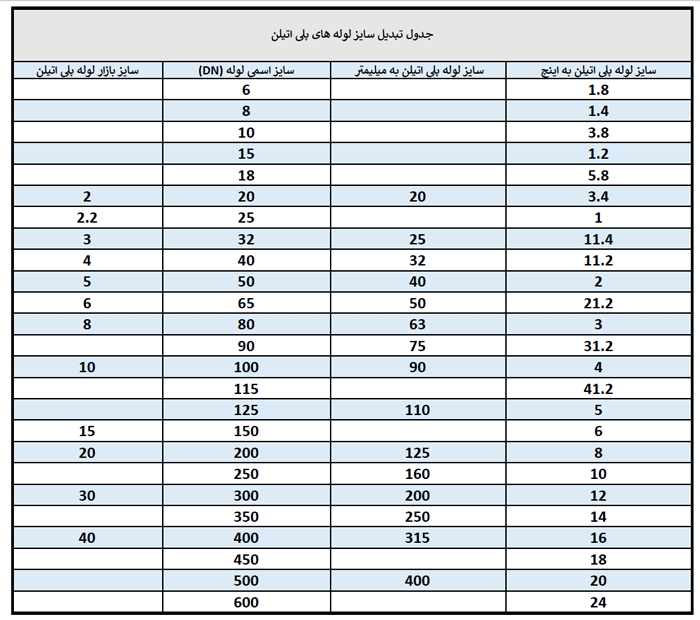

سایز کاندوئیت معمولا بر اساس اینچ بیان میشود و انتخابش به حجم و تعداد سیمهایی بستگی دارد که قرار است از داخل آن عبور کنند. پرکاربردترین سایزهایی که در بازار ایران با آنها سروکار خواهید داشت:
نکتهای که در انتخاب سایز باید رعایت کنید این است که هیچ وقت لوله را با سیم پر نکنید؛ استاندارد معمول این است که سیمها حداکثر حدود ۴۰ درصد سطح مقطع داخلی لوله را اشغال کنند تا هم کشیدن سیم راحت باشد و هم حرارت تولیدشده به درستی تخلیه شود.

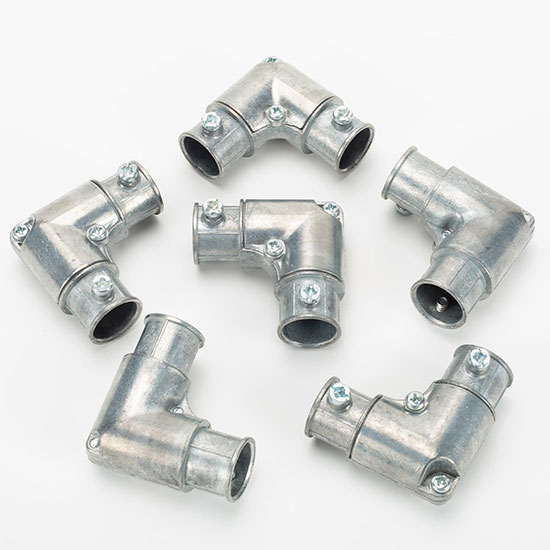

هیچ مسیر کاندوئیتی بدون اتصالات یا همان فیتینگها کامل نمی شود. بوشن، زانو، سه راهی، رابط یونیورسال و بستهای مخصوص، وظیفه وصل کردن قطعات لوله به هم، تغییر مسیر و اتصال به جعبه تقسیم را بر عهده دارند. انتخاب فیتینگ نامناسب یا استفاده از جنس نامرغوب، معمولا اولین جایی است که در بازرسیهای فنی مشکل پیدا میشود، چون باعث سست شدن اتصال و ورود رطوبت به داخل مسیر میشود.
چون این موضوع خودش جای بحث مفصلی دارد، در راهنمای اختصاصی «اتصالات لوله برق: بوشن، زانو، سه راهی و یونیورسال» به طور کامل درباره هرکدام و کاربردشان صحبت کردهایم.
آیا می توان به جای کاندوییت اختصاصی از لوله PVC معمولی استفاده کرد؟ خیر. لولههای PVC مخصوص آب یا فاضلاب استاندارد و ضخامت متفاوتی نسبت به کاندوئیت برق دارند و مقاومت حرارتی و مکانیکی لازم برای سیم کشی برق را ندارند. همیشه از کاندوئیتهای تولیدشده اختصاصی برای مصارف برقی استفاده کنید.
چرا در محیط صنعتی معمولا کاندوئیت فلزی ترجیح داده میشود؟ چون علاوه بر مقاومت مکانیکی بالاتر، در بسیاری از موارد کاندوئیت فلزی بهعنوان مسیر ارت اضافی هم عمل میکند و ریسک برق گرفتگی را در محیط های صنعتی با تجهیزات سنگین کاهش میدهد.
بهترین گزینه اقتصادی برای پروژههای ساختمانی معمولی چیست؟ برای اکثر پروژههای مسکونی، کاندوئیت PVC هم از نظر قیمت و هم از نظر سهولت نصب، منطقیترین انتخاب است؛ مگر آن که استاندارد پروژه یا نظر مهندس ناظر چیز دیگری را الزام کند.
انتخاب کاندوئیت مناسب، یکی از آن تصمیم های کوچکی است که تأثیر بزرگی روی عمر و ایمنی سیم کشی یک پروژه دارد؛ چه یک آپارتمان مسکونی باشد چه یک پروژه صنعتی بزرگ. قبل از خرید، محل نصب (روکار یا زیرکار)، شرایط محیطی (خشک، مرطوب، زیرخاکی) و حجم سیم کشی را در نظر بگیرید تا هم جنس و هم سایز درستی انتخاب کنید.
