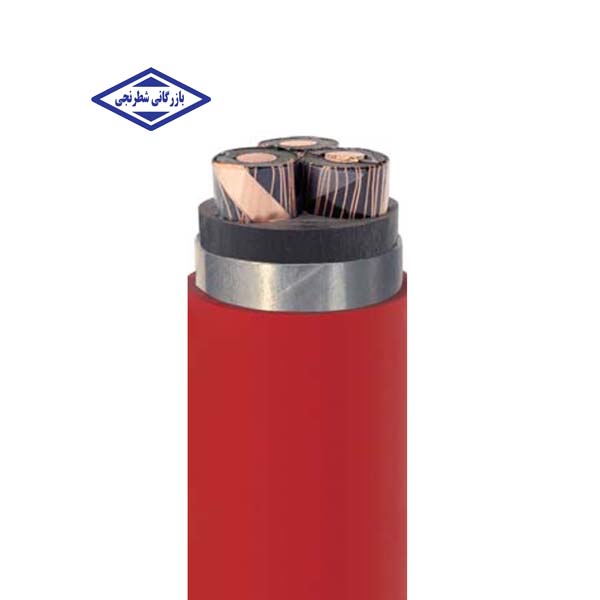

کابل مسی 3x95 زره دار 20 کیلو ولت سیمکو N2XSEYBY

کابل مسی 95*3 زره دار 20kv کراسلینک سیمکو N2XSEYBY

کابل‌ مسی 95*3 زره دار N2XSEYBY عموماً بر اساس استاندارد IEC 60502 و VDE 0276 تولید می‌شوند. این استانداردها مشخصات فنی و آزمون‌هایی را برای کابل‌ها تعیین می‌کنند تا اطمینان حاصل شود که کابل‌ها به طور مطلوب عمل می‌کنند. برای محافظت از این کابل ها از زره فولادی به صورت نواری استفاده شده است که دارای ضخامت 0.5 الی 0.8 میلی متر می باشند. کابل‌های N2XSEYBY در اندازه‌های مختلفی available هستند، اندازه کابل به طور عمومی بر اساس مقاومت هادی و توانی که قرار است از آن عبور کند، تعیین می‌شود. برای اطلاعات بیشتر در مورد این کابل ها لطفا ادامه مطلب را مطالعه نمایید.

انواع كابل های فشار متوسط تا 30 کیلوولت عبارتند از:
N2XSY|N2XSYRY|N2XSYBY|N2XS(FL)2Y|N2XS(FL)2YRY|N2XS(FL)2YBY|N2XSYKYRY

كاربرد کابل مسی 3×95 فشار متوسط

کابل مسی 3×95 فشار متوسط در شبکه های توزیع و برق رسانی به تاسیسات الکتریکی صنایع مختلف از جمله نیروگاه ها ، صنایع نفت و گاز و پتروشیمی ، فولاد سازی با سطح ولتاژ 30 یا 33 کیلوولت استفاده می شود. هسته این کابل ها در خطوط پیشرفته CCV (Catenary Continuous Vulcanization) تولید می گردد. با توجه به محل و شرایط نصب و احتمال آسیب های فیزیکی، می توان این کابل ها را به صورت زره دار و یا با لایه سربی نیز استفاده نمود.این كابل ها را می توان به صورت تك یا چندرشته ای و با خواص مختلفی از جمله كم دود و کم اسید (و یا بدون مواد هالوژنه) ،عدم انتشار شعله، مقاوم در برابر موریانه و سایر جوندگان، مقاوم در برابر مواد شیمیایی، ضدآب و مقاوم در برابر اشعه خورشید و سایر تاثیرات آب و هوایی تولید نمود.

کابل 20 کیلوولت مسی 3 در 95 N2XSEYBY می‌تواند در برخی از تأسیسات نفت و گاز استفاده شود. با این حال، برای استفاده کابل N2XSEYBY در تأسیسات نفت و گاز، باید مقررات و استانداردهای مربوطه را رعایت کرد. این مورد شامل استانداردها و مقررات ایمنی، ضدانفجار و مقاومت در برابر مواد شیمیایی مورد استفاده در صنعت نفت و گاز می‌شود.

مقاومت کابل 3×95 مسی 20 کیلوولت در حرارت محیطی

مشخصات کابل های فشار متوسط

هادی : مس آنیل شده یا آلومینیوم به صورت گرد فشرده شده و یا سگمنتال (Milliken)
حفاظ غیر فلزی هادی: نیمه هادی کراسلینک شده (Semi-conductor)
عایق : مواد پلی اتیلن کراسلینک شده (XLPE)
حفاظ غیر فلزی عایق: نیمه هادی کراسلینک شده (Semi-conductor)
حفاظ فلزی : مفتول یا نوار مسی
لایه های ضد آب و ضد مواد نفتی : نوار آلومینیوم کوپلیمر بهمراه روکش پلی اتیلنی و یا لایه سرب
زره : از جنس آلومینیوم یا فولاد گالوانیزه به‌صورت مفتولی یا نواری
روكش : آمیزه PVC – پلی اتیلن (PE) و یا بدون هالوژن (HFLS)

مشخصات فنی كابل های فشار متوسط تا 30 کیلوولت

• ولتاژ نامیU0/U (Um):  18/30 (36) Kv
• حداکثر دمای هادی: 90ºC
• حداکثر دمای اتصال کوتاه: 250ºC
• ولتاژ آزمون : 63 Kv Ac – 5 min
• استاندارد : IEC 60502-2|IEC 60228|IEC60332
