فیوز مینیاتوری تکفاز و سه فاز
فیوز مینیاتوری (کلید مینیاتوری)
کلید مینیاتوری یا فیوز مینیاتوری تجهیزاتی هستند که از مدارهای الکتریکی در برابر جریان اضافه و غیرمجاز محافظت می‌کنند. اگر جریان بیش از حد مجاز از فیوز بگذرد جریان برق قطع می‌شود. امروزه در برق کاری یک ساختمان از وسایل مختلفی برای ایمنی استفاده می شود که یکی از این وسایل کلید مینیاتوری است که مدارهای الکتریکی را در برابر جریان غیرمجاز محافظت میکند.
انواع کلید مینیاتوری از نظر سرعت عملکرد
- کندکار: این نوع فیوزها محدوده قطع جریان بیشتری دارند و سرعت قطع آن ها پایین است و با تاخیر بیشتری فرمان قطع را صادر می کنند.
- تندکار: این نوع فیوزها محدوده قطع جریان کمتری دارند و با تاخیر بسیار کم و سرعت بیشتری مسیر جریان اضافه را قطع می کنند.
انواع فیوز مینیاتوری از نظر کاربرد (بر حسب آمپر)

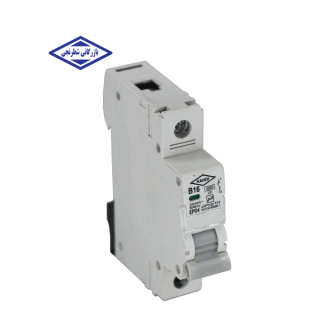

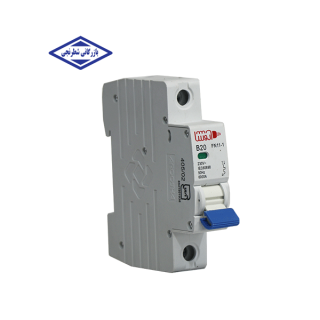

فیوز تیپ B برای روشنایی
این فیوز ها بیشتر در خانه ها و برای روشنایی استفاده می شوند. این فیوز مینیاتوری تندکار زمانی که بار اضافی بین ۳ تا ۵ برابر جریان نامی باشد، مدار را قطع می کند.
فیوز تیپ C برای وسایل موتوری
این فیوز نسبت به تیپ B زمان قطع بیشتری دارد و می‌تواند بار اضافی بین ۵ تا ۱۰ برابر جریان نامی را مدیریت کند. این نوع فیوز بیشتر برای کاربردهای صنعتی مناسب است و به آن مینیاتوری کندکار می گویند.
فیوز تیپ D برای لوازم ترانسفورماتوری
این فیوز برای مصارف خاص صنعتی، مانند دستگاه های اشعه ایکس، طراحی شده است. زمان قطع آن بیشتر از سایر تیپ هاست و در صورت بروز بار اضافی بین ۱۰ تا ۲۰ برابر جریان نامی، مدار را قطع می کند.
فیوز تیپ K برای مدارهای قدرت
این تیپ فیوز در هنگام اضافه بار سریع تر عمل می کند و زمان قطع آن بین تیپ C و D قرار دارد. از این فیوز ها برای حفاظت در مدارهای قدرت، ترانسفورماتورها و موتورها استفاده می شود.
فیوز تیپ Z برای لوازم بسیار حساس
این فیوز نسبت به سایر تیپ ها زمان قطع کمتری دارد و حساسیت بالاتری نیز دارد. از این نوع فیوز مینیاتوری در مدارهایی که نیاز به دقت بالا دارند، استفاده می شود.
کاربرد و انواع فیوز مینیاتوری با توجه به تعداد پل
- فیوز مینیاتوری تک پل: مناسب برای برق تک فاز در جعبه فیوز.
- دو پل: قابلیت اتصال به سیم فاز و نول.
- سه پل: برای اتصال به برق سه فاز و بدون سیم نول.
- سه پل: با قابلیت اتصال به برق سه فاز و دارای سیم نول.
- فیوز مینیاتوری چهار پل: مشابه با فیوز مینیاتوری سه پل که دارای پل اضافه تر برای محافظت از نول است.
از میان انواع فیوزهای نام برده، فیوزهای نوع B و C از نوع تک فاز و یا سه فاز می باشند و برای استفاده در مصارف خانگی، مسکونی و اداری مناسبند.
تشخیص خرابی، تست و تعویض فیوز مینیاتوری (آیا فیوز مینیاتوری خراب می شود)
برای تشخیص خرابی فیوز مینیاتوری و تست آن کافی است جریان نامی بیش از رنج موردنظر آن در زمان مشخص از فیوز مینیاتوری عبور دهید اگر برق قطع شد حتما فیوز سوخته است و باید تعویض گردد. همچنین اگر فیوز مینیاتوری بدون دلیل داغ شود و یا در بعضی از موارد اصلا وصل نشود دیگر به درد نمی خورد و باید تعویض گردد.
کاربرد فیوزهای مینیاتوری
- سیستم های گرمایشی
- تابلو برق های خانگی
- تابلو برق های صنعتی
- محافظت از سیستم های ولتاژ ضعیف
- محافظت از مدارات موتورهای الکتریکی
- محفاظت از مدارات ترانسفورماتورهای الکتریکی
چرا باید از فیوز یا کلید مینیاتوری استفاده کنیم؟
استفاده از فیوز یا کلید مینیاتوری، همانند یک محافظ برای سیم ها و وسایل برقی شما عمل میکند. این قطعه کوچک دو وظیفه اصلی دارد که در ادامه به آن پرداخته می شود.
- وظیفه اول =>> جلوگیری از آتش سوزی: اگر جریان برق به دلایلی مانند استفاده از چندین دستگاه پر مصرف به صورت همزمان، بیشتر از حد مجاز شود، فیوز سریعا مدار را قطع می کند تا از داغ شدن و ذوب شدن سیم ها جلوگیری شود. در صورت عدم استفاده از کلید مینیاتوری، ذوب شدن سیم ها ممکن است به آتش سوزی ختم شود.
- وظیفه دوم =>> محافظت از وسایل برقی: افزایش ناگهانی جریان برق (مثلاً به دلیل نوسانات ولتاژ) می تواند به موتور یخچال، تلویزیون یا لپ تاپ شما آسیب بزند. فیوز یا کلید مینیاتوری مانند یک دیوار محافظ عمل میکند و قبل از آسیب دیدن دستگاه ها، برق را قطع می کند.
انتخاب آمپر
همیشه از فیوز یا کلید مینیاتوری با آمپر مناسب استفاده کنید (مثلاًاستفاده از فیوز ۱۰ آمپر برای چراغ ها و فیوز ۱۶ آمپر برای پریز ها). اگر آمپر این قطعات بیشتر از حد نیاز باشد، نمی توانند از مدار محافظت کنند.
تفاوت کلید مینیاتوری و فیوز مینیاتوری (فیوز برق)
تفاوت اصلی بین کلید مینیاتوری (Miniature Circuit Breaker) و فیوز مینیاتوری (Miniature Fuse) به طور خلاصه به شرح زیر است:
کلید مینیاتوری (Miniature Circuit Breaker):
عملکرد: کلید مینیاتوری یک ابزار الکترونیکی است که در صورت افزایش جریان بیش از حد مجاز، مدار را به طور خودکار قطع میکند تا از آسیب به تجهیزات و حوادث احتمالی جلوگیری کند.
قابلیت باز و بسته شدن: کلیدهای مینیاتوری دارای قابلیت باز و بسته شدن مکرر هستند و پس از عملکرد محافظتی، می توانند دوباره فعال شوند.
قابلیت تنظیم: برخی کلیدهای مینیاتوری دارای قابلیت تنظیم جریان محافظتی هستند که این امکان را به کاربر می‌دهد تا مقدار جریان مورد نیاز برای قطع مدار را تنظیم کند.
فیوز مینیاتوری (Miniature Fuse):
عملکرد: فیوزهای مینیاتوری در صورت افزایش جریان بیش از حد مجاز جریان را قطع می‌کنند و این عمل با سوختن سیم نازک داخلی آنها اتفاق می افتد .
بازیابی: پس از عملکرد حفاظتی، فیوزهای مینیاتوری باید تعویض شوند؛ به این معنا که برای بازگرداندن جریان باید فیوز قدیمی را با یک فیوز جدید تعویض کرد.
تنظیم: فیوزهای مینیاتوری عموماً بدون قابلیت تنظیم هستند. یعنی بعد از اینکه یک فیوز سوخت، باید آن را جایگزین کرد و نمی‌توان آن را دوباره فعال کرد.
خلاصه:
- کلید مینیاتوری عمدتاً برای حفاظت از مدارها در برابر جریان بیش از حد مجاز و برای استفاده مکرر طراحی شده است.
- فیوز مینیاتوری بیشتر برای حفاظت یکباره از مدارها در برابر جریان بیش از حد مجاز و بعد از آن نیاز به تعویض دارد.
هر دو ابزار الکتریکی، اهمیت بسیاری در حفاظت مدارها و تجهیزات الکتریکی دارند، اما روش عملکرد آنها تا حدود زیادی متفاوت است.
نکات مهم برای خرید فیوز مینیاتوری
وقتی می خواهید فیوز مینیاتوری یا کلید مینیاتوری بخرید، به این نکات توجه کنید:
جریان نامی: مطمئن شوید که فیوز برای بار الکتریکی مدنظر شما مناسب است.
ولتاژ نامی: ولتاژ سیستم خود را در نظر بگیرید. فیوز باید با ولتاژ برق شما سازگار باشد.
نوع بار: نوع بار (مقاومتی یا القایی) را مشخص کنید. برخی فیوزها برای بارهای خاص طراحی شده اند.
زمان قطع: به زمان قطع فیوز توجه کنید. برخی فیوزها سریع تر و برخی دیگر کند تر عمل می‌کنند.
تعداد پل‌ها: تعداد پل های فیوز را بررسی کنید. برای سیستم تک فاز معمولاً دو پل و برای سه فاز سه پل انتخاب می شود.
استانداردها: به دنبال فیوزهایی باشید که دارای استانداردهای معتبر باشند، تا از کیفیت و ایمنی آنها مطمئن شوید.
برند و گارانتی: برندهای معتبر معمولاً کیفیت بهتری دارند. همچنین به گارانتی و خدمات پس از فروش توجه کنید.
با در نظر گرفتن این موارد، می‌توانید فیوز مناسبی برای نیازهای خود انتخاب کنید.
