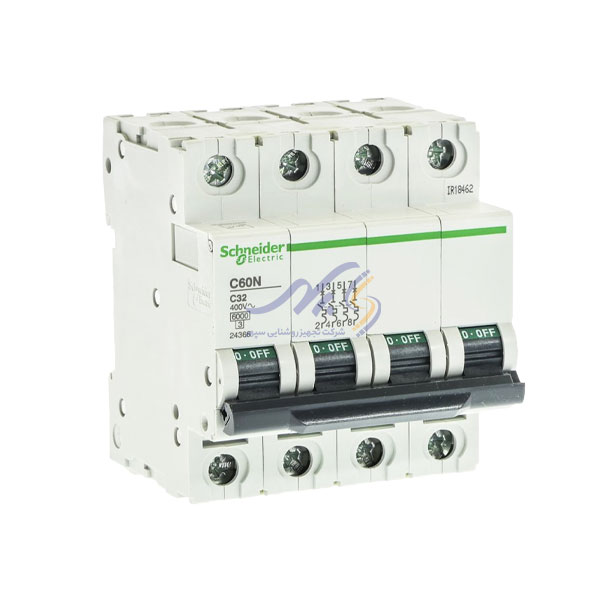

کلید مینیاتوری چهار پل اشنایدر تیپ C از 1 تا 63 آمپر

خرید کلید مینیاتوری چهار پل اشنایدر تیپ C | رنج جریان 1 تا 63 آمپر | قدرت قطع 6kA و 10kA | مدل‌های AC و AC/DC

اگر در طراحی تابلو برق نیاز به محافظت کامل از مدارهای سه فاز به‌ همراه نول دارید، کلید مینیاتوری چهار پل اشنایدر تیپ C انتخابی دقیق، حرفه‌ ای و قابل‌ اعتماد خواهد بود. این کلید که از سری Acti9 برند معتبر Schneider Electric است، محافظت حرارتی-مغناطیسی از مدار را در برابر اضافه‌ بار و اتصال کوتاه به‌صورت هم‌زمان برای سه فاز و نول فراهم می‌کند.

این مدل‌ها در رنج جریان 1 تا 63 آمپر عرضه می‌شوند و بسته به شرایط بار و محیط کاری، می‌توان آن‌ها را در قدرت قطع 6kA یا 10kA تهیه کرد. نسخه‌های 10kA گزینه‌ای مناسب برای تابلوهای صنعتی یا مراکزی با احتمال بالا برای بروز اتصال کوتاه شدید هستند.

طراحی چهار پل باعث می‌شود در صورت بروز خطا، فازها و سیم نول هم‌ زمان از مدار خارج شوند که این موضوع در حفاظت تجهیزات حساس، ایمنی کاربران و جلوگیری از نوسان‌ های ناخواسته بسیار مهم است.

منحنی قطع C این کلید نشان‌ دهنده مقاومت در برابر جریان‌ اولیه است. به‌عبارت ساده، این کلید در هنگام راه‌ اندازی تجهیزاتی مثل موتورهای الکتریکی، فن‌های صنعتی یا سیستم‌های روشنایی با مصرف اولیه بالا، به‌سرعت قطع نمی‌کند؛ مگر آنکه جریان واقعاً از حد مجاز فراتر رود.

مدل‌های AC و AC/DC این کلیدها با ولتاژهای رایج در سیستم‌های چهار سیمه (سه فاز + نول) سازگاری دارند و از نظر کیفیت ساخت، طول عمر و ایمنی مطابق با استانداردهای روز جهانی از جمله IEC 60898-1 تولید شده‌اند.

ویژگی‌ های برجسته کلید مینیاتوری ۴ پل اشنایدر(MCB چهار پل اشنایدر):

• مناسب برای مدارهای 3 فاز + نول (چهار سیمه)

• نصب آسان روی ریل استاندارد DIN

• دوام مکانیکی و الکتریکی بالا

• محافظت هم‌زمان از فازها و نول

• طراحی فشرده و حرفه‌ای برای تابلوهای صنعتی

• مناسب برای سیستم‌های AC و ترکیبی AC/DC

فیوز 4 پل اشنایدر تیپ c

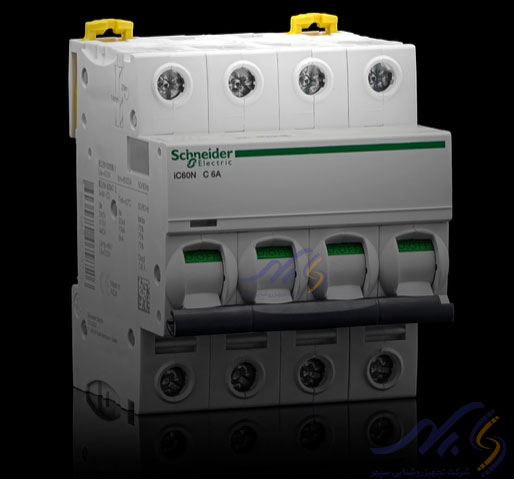

معرفی کلید مینیاتوری چهار پل اشنایدر تیپ C

کلیدهای مینیاتوری چهار پل اشنایدر از نوع تیپ C به‌ گونه‌ای طراحی شده‌اند که به جریان عبوری متوسط تا زیاد (مانند موتورهای کوچک یا ترانسفورماتورها) اجازه عبور بدهند اما در برابر اضافه‌ بارها یا اتصال کوتاه، در زمان مناسب مدار را قطع کنند. این ویژگی باعث می‌ شود تیپ C یکی از رایج‌ ترین انتخاب‌ ها برای کاربری‌ های نیمه‌ صنعتی و خانگی باشد.

مزایای کلید مینیاتوری اشنایدر چهار پل تیپ C

• حفاظت دقیق و سریع: تشخیص سریع اضافه‌ بار و اتصال کوتاه و قطع به‌ موقع مدار برای جلوگیری از آسیب به تجهیزات.
• طراحی ماژولار و کم‌ حجم: نصب آسان روی ریل DIN و اشغال فضای کم در تابلو برق.
• سازگاری با AC و DC: برخی مدل‌ها برای مدارهای جریان متناوب و مستقیم طراحی شده‌اند.
• تنوع در جریان نامی: از ۱ آمپر تا ۶۳ آمپر، متناسب با نیاز انواع مصرف‌ کننده‌ ها.
• قدرت قطع بالا: مدل‌ هایی با قدرت قطع ۶ کیلو آمپر یا حتی ۱۰ کیل وآمپر برای ایمنی بیشتر.
• طول عمر مکانیکی و الکتریکی بالا: عملکرد پایدار در طول زمان حتی در شرایط سخت.
• ساخت فرانسه با استانداردهای بین‌ المللی: تضمینی برای کیفیت، ایمنی و طول عمر.

کاربرد کلید مینیاتوری چهار پل اشنایدر تیپ C

کلید مینیاتوری چهار پل اشنایدر تیپ C برای مدارهایی که دارای تجهیزات با جریان اولیه بالا هستند مناسب است. از جمله کاربرد های رایج آن می‌ توان به موارد زیر اشاره کرد:

• مدار روشنایی ساختمان‌ها
• پریزها و مدارهای عمومی برق خانگی
• تجهیزات تهویه و سرمایش
• مدارات کنترل موتورهای کوچک
• سیستم‌های UPS و مدارهای DC در برخی مدل‌ها

چرا کلید مینیاتوری اشنایدر معتبر است؟

اشنایدر الکتریک یکی از پیشگامان جهانی در تولید تجهیزات برق و اتوماسیون صنعتی است. محصولات این برند فرانسوی در بیش از ۱۰۰ کشور دنیا عرضه می‌ شوند و به دلیل کیفیت ساخت بالا، دوام طولانی، پایداری در عملکرد و مطابقت با استانداردهای بین‌ المللی، مورد اعتماد مهندسان، طراحان برق و تکنسین‌ ها هستند.

کلیدهای مینیاتوری سری Acti 9 این شرکت، از جمله مدل‌ های چهار پل تیپ C، با ویژگی‌ هایی همچون عملکرد پایدار، ایمنی بالا، طراحی فشرده و قابلیت نصب آسان، به‌طور گسترده در پروژه‌های حرفه‌ای و خانگی استفاده می‌شوند.

خرید فیوز چهار پل اشنایدر تیپ c

اگر به‌دنبال یک کلید مینیاتوری مطمئن، با عملکرد دقیق و کیفیت ساخت بالا هستید، فیوز 4 پل اشنایدر تیپ C گزینه‌ ای مناسب است. این محصول ترکیبی از ایمنی، کارایی و دوام است که پاسخگوی نیاز طیف وسیعی از کاربردهای خانگی، تجاری و نیمه‌صنعتی خواهد بود.

تفاوت نوع عملکرد موتوری: AC/DC با AC در کلید مینیاتوری چهار پل اشنایدر تیپ C

1. AC (جریان متناوب) در فیوز اشنایدر تیپ C
   کلیدهای مینیاتوری با عملکرد AC فقط برای مدارهایی طراحی شده‌ اند که در آن‌ ها جریان برق به‌صورت متناوب جریان دارد (مثل برق شهری). این مدل‌ها مناسب بیشتر کاربردهای خانگی و اداری هستند.
2. AC/DC (جریان متناوب و مستقیم) در فیوز اشنایدر تیپ C
   این نوع کلید می‌تواند هم در مدارهای AC (متناوب) و هم DC (مستقیم) استفاده شود.
   جریان مستقیم در تجهیزات خاص مانند پنل‌های خورشیدی، UPS، یا برخی ماشین‌ آلات صنعتی به‌کار می‌رود.

• نتیجه:
  اگر در پروژه‌ تان فقط با برق شهری (AC) سروکار دارید، مدل AC کافی است. اما اگر با تجهیزات صنعتی یا منابع DC سر و کار دارید، مدل AC/DC انتخاب بهتر و منعطف‌تری است.

تفاوت قدرت قطع: 6kA با 10kA در کلید مینیاتوری تیپ C اشنایدر چهار پل

1. قدرت قطع (Breaking Capacity) یعنی توان کلید در تحمل و قطع جریان‌ های اتصال کوتاه بدون آسیب دیدن. عدد kA (کیلوآمپر) نشان می‌ دهد کلید در برابر چه میزان جریان ناگهانی (اتصال کوتاه) مقاومت دارد.
2. 6kA
   این کلید ها می‌توانند تا 6000 آمپر جریان ناگهانی را بدون آسیب قطع کنند. مناسب برای کاربری‌های معمولی مانند تابلوهای برق ساختمانی یا دفاتر.
3. 10kA
   این مدل‌ ها تحمل بیشتری دارند و تا 10000 آمپر را می‌توانند قطع کنند. مناسب برای محیط‌های صنعتی، کارگاه‌ها یا محل‌هایی با ریسک بالای اتصال کوتاه هستند.

 کاربرد فیوز چهار پل اشنایدر تیپ c

تیپ C در کلیدهای مینیاتوری (MCB) یکی از رایج‌ ترین تیپ‌ هاست و برای کاربردهایی طراحی شده که دارای بارهای القایی یا موتوری هستند، یعنی تجهیزاتی که در لحظه روشن شدن، جریان اولیه زیادی از شبکه می‌کشند (اصطلاحاً جریان هجومی یا Inrush Current).

تیپ C بیشتر برای چه دستگاه‌ها و مدارهایی استفاده می‌شود؟

موتورها و پمپ‌ها
مثل موتورهای کولر، فن، کمپرسور، پمپ آب، درایوهای صنعتی و...

ترانسفورماتورها

روشنایی‌های صنعتی یا پروژکتورها
(برخی سیستم‌های روشنایی در لحظه روشن شدن جریان بالایی می‌کشند)

تجهیزات دارای سیم‌پیچ یا خاصیت القایی بالا
مثل رله‌ها، کنتاکتورها، شیرهای برقی

سیستم‌های تهویه مطبوع، آسانسور، بالابر
که هنگام استارت، بار زیادی روی شبکه می‌اندازند

چرا تیپ C مناسب این تجهیزات است؟

زیرا این تیپ طوری طراحی شده که در لحظه روشن شدن بارهایی با جریان هجومی بالا، بلافاصله عمل نکند (به‌اشتباه قطع نکند) اما در صورت بروز اتصال کوتاه یا جریان غیرمجاز، مدار را ایمن قطع کند.

به طور دقیق‌تر، کلید تیپ C در صورتی که جریان عبوری ۵ تا ۱۰ برابر جریان نامی آن باشد، در مدت زمان مشخصی مدار را قطع می‌کند.

اگر در مدار شما تجهیزات موتوری یا القایی وجود دارد که در زمان راه‌ اندازی جریان زیادی می‌کشند، انتخاب کلید مینیاتوری تیپ C بهترین و ایمن‌ ترین گزینه است.
