بیشتر خرابی های اتصال برق از خود کابل شروع نمی شود، بلکه از انتهای کابل شروع می شود. اتصال شل یا نامناسب باعث گرم شدن ترمینال، افت ولتاژ، جرقه و در بدترین حالت آتش سوزی می شود. کابلشو که به آن سرکابل هم می گویند، برای جلوگیری از همین مشکلات ساخته شده است.
در این راهنما می خوانید کابلشو چیست، چه انواعی دارد، تفاوت کابلشو مسی و کابلشو بی متال چیست، سایز مناسب را چگونه پیدا کنید و کابلشو را چطور درست پرس کنید.

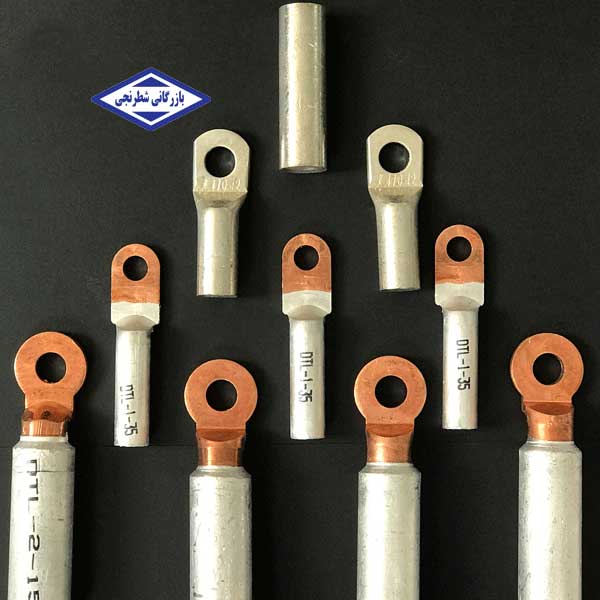

کابلشو قطعه ای فلزی است که روی سر لخت شده ی کابل پرس می شود تا اتصال کابل به شینه (تسمه ی مسی تابلو برق)، کلید فیوز، کلید اتوماتیک، کنتاکتور یا ترانس محکم و با مقاومت کم انجام شود. بدنه ی آن به شکل لوله است و هادی کابل داخل آن قرار می گیرد. سر دیگرش یک صفحه ی سوراخ دار دارد که با پیچ به ترمینال بسته می شود.
در گذشته سیم ها را دور هم می پیچاندند و با چسب برق می پوشاندند. این روش ایمن نیست و با گذشت زمان شل می شود. به همین دلیل امروزه در تابلو برق، موتورخانه و ساختمان ها استفاده از کابلشو یک الزام فنی به شمار می آید.
کابلشو ها را از چند جهت دسته بندی می کنند:
در فروشگاه بازرگانی شطرنجی دو گروه پرمصرف صنعتی موجود است: کابلشو مسی ضخیم برای کابل مسی و کابلشو بی متال DTL1 برای اتصال کابل آلومینیومی به ترمینال مسی. در ادامه هر دو را بررسی می کنیم.

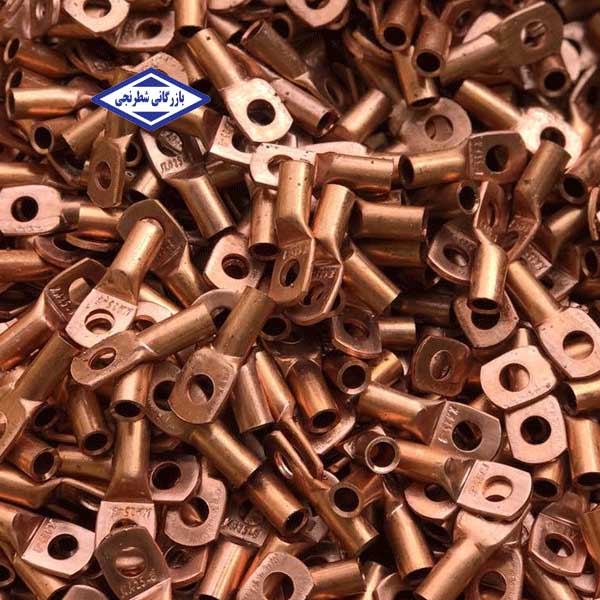

کابلشو مسی رایج ترین نوع است و برای اتصال کابل مسی به تابلو برق، شینه ی مسی، کلید فیوز و کلید اتوماتیک به کار می رود. بدنه ی ضخیم و لوله ای آن در برابر حرارت مقاوم تر است و پرس بهتری می گیرد. مس به کار رفته در این محصولات معمولاً خلوص حدود ۹۹٫۹ درصد دارد و سطح آن آبکاری می شود تا مس دچار سولفاته شدن و اکسید شدن نشود.
کابلشو مسی کلاته در سایزهای 10تا 300 میلی متر مربع موجود است:
سایزهای استاندارد بازار تا ۳۰۰ است و سایزهای ۴۰۰ تا ۶۳۰ معمولاً به صورت سفارشی تولید می شوند.
برای مشاهده ی همه ی سایزها و قیمت روز، به صفحه ی خرید کابلشو مسی مراجعه کنید.

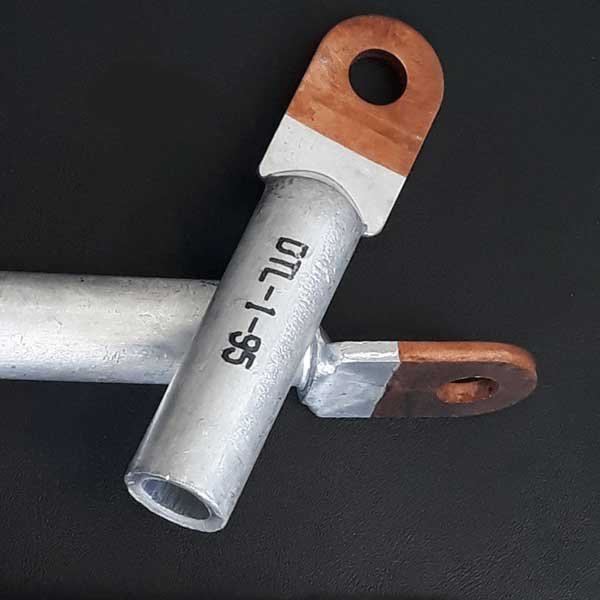

کابلشو بی متال از دو فلز ساخته شده است: بدنه ی لوله ای آن از آلومینیوم و صفحه ی اتصال آن از مس است. هر زمان که لازم باشد کابل آلومینیومی را به شینه یا ترمینال مسی وصل کنید، این قطعه راه حل استاندارد است.
دلیل آن این است که اگر آلومینیوم مستقیم به مس وصل شود، در حضور رطوبت خوردگی گالوانیک (نوعی خوردگی الکتریکی میان دو فلز غیر هم جنس) رخ می دهد. این خوردگی به مرور اتصال را ضعیف و داغ می کند. در کابلشو بی متال، سمت آلومینیوم با کابل آلومینیومی و سمت مس با ترمینال مسی تماس دارد و این مشکل پیش نمی آید.

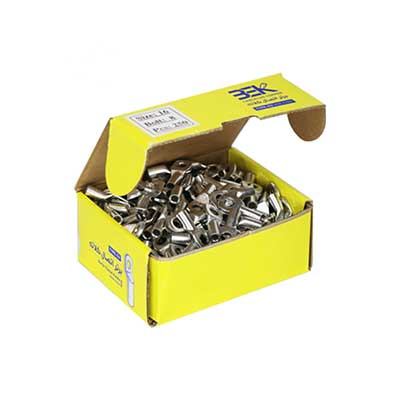

کابلشو بی متال DTL1 کلاته در سایزهای ۱۶ تا ۱۸۵ میلی متر مربع، با سطح براق و در بسته بندی های مختلف عرضه می شود. هرچه سایز بزرگ تر باشد، تعداد در بسته کمتر است:
برای مشاهده ی مدل ها به صفحه ی کابلشو بی متال مراجعه کنید.

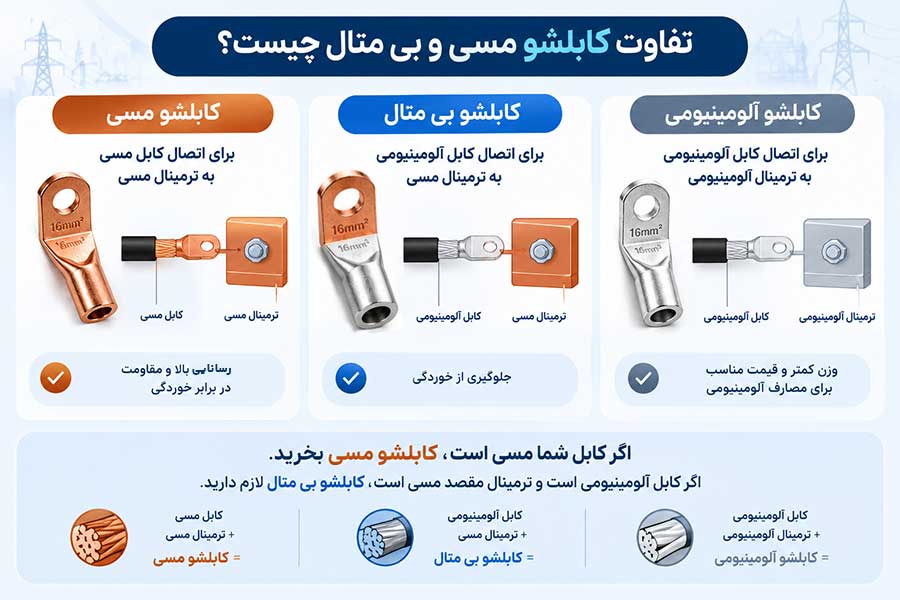

اگر کابل شما مسی است، کابلشو مسی بخرید. اگر کابل آلومینیومی است و ترمینال مقصد مسی است، کابلشو بی متال لازم دارید.
سایز کابلشو همان سطح مقطع کابل بر حسب میلی متر مربع است. جدول زیر کاربردهای رایج هر محدوده را نشان می دهد. انتخاب نهایی باید بر اساس جریان و طراحی پروژه انجام شود.
| سایز (میلی متر مربع) | کاربرد رایج |
|---|---|
| ۱۰ تا ۱۶ | تابلو های فرعی، موتور های کوچک، روشنایی |
| ۲۵ تا ۳۵ | تابلو های ساختمانی، پمپ و موتور های متوسط |
| ۵۰ تا ۹۵ | تابلو های اصلی، موتور های صنعتی، فیدر های ورودی |
| ۱۲۰ تا ۱۸۵ | ورودی تابلو های بزرگ، ترانس، دیزل ژنراتور |
| ۲۴۰ تا ۳۰۰ | خروجی ترانس، فیدر های اصلی کارخانه و ساختمان های بزرگ |
۱. سطح مقطع کابل: این مهم ترین معیار است. برای کابل ۳۵ میلی متر مربع، کابلشوی ۳۵ انتخاب کنید. کابلشوی بزرگ تر یا کوچک تر پرس مناسبی نمی گیرد و اتصال داغ می شود.
۲. جنس هادی: کابل مسی با کابلشو مسی و کابل آلومینیومی با کابلشو بی متال یا آلومینیومی.
۳. قطر سوراخ پیچ: پیش از سفارش، قطر پیچ ترمینال مقصد را بررسی کنید. سوراخی بزرگ تر از اندازه ی لازم، سطح تماس را کم می کند. اگر درباره ی قطر سوراخ تردید دارید، پیش از خرید با برق کار مشورت کنید.
۴. شرایط محیط و جریان: برای جریان بالا و محیط صنعتی، کابلشوی ضخیم با بدنه ی مقاوم مناسب تر است.
کابلشو چیست و چه کاری انجام می دهد؟
کابلشو قطعه ای فلزی است که روی سر کابل پرس می شود تا اتصال کابل به ترمینال یا شینه ایمن و محکم باشد.
آیا کابلشو و سرکابل یکی هستند؟
در بازار معمولا این دو اصطلاح به یک معنا به کار می روند. واژه ی سرسیم نیز بیشتر برای کابلشو های کوچک تر استفاده می شود.
برای کابل ۳۵ چه کابلشویی بخرم؟
کابلشوی هم سایز، یعنی ۳۵. برای کابل مسی، کابلشو مسی ۳۵ و برای کابل آلومینیومی، کابلشو بی متال DTL1-35 مناسب است.
کابلشو بی متال چه زمانی لازم است؟
زمانی که کابل آلومینیومی را به شینه یا ترمینال مسی وصل می کنید، تا از خوردگی الکتریکی جلوگیری شود.
آیا می توان کابلشو را لحیم کرد؟
در کاربردهای صنعتی و جریان بالا، پرس صحیح و استاندارد قابل اطمینان تر از لحیم است.
قیمت کابلشو چقدر است؟
قیمت بر اساس سایز و جنس تعیین می شود و تغییر می کند. قیمت روز هر مدل در صفحه ی همان محصول در سایت بازرگانی شطرنجی درج شده است.
کابلشو قطعه ای ارزان اما بسیار تعیین کننده است. سطح مقطع کابل، جنس هادی، قطر سوراخ پیچ و شرایط محیط، چهار نکته ای هستند که همیشه باید بررسی شوند. کابل مسی را با کابلشو مسی و کابل آلومینیومی را با کابلشو بی متال به ترمینال وصل کنید.
برای سفارش انواع کابلشو مسی ضخیم و کابلشو بی متال کلاته، به صفحه دسته بندی خرید کابلشو در بازرگانی شطرنجی مراجعه کنید. برای مشاوره در انتخاب سایز و استعلام قیمت نیز می توانید با شماره 09055655027 تماس بگیرید.
