کنتاکتور 18D الکتروکاوه

کنتاکتور 18D الکتروکاوه

کنتاکتور 18D الکتروکاوه یکی از محصولات پرکاربرد در حوزه تجهیزات برق صنعتی است که برای کنترل و قطع و وصل مدارهای قدرت در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرد. این کنتاکتور به عنوان یک کلید الکترومغناطیسی، امکان کنترل ایمن بارهای الکتریکی را در مدارهای مختلف فراهم می‌کند.

کنتاکتور D18 ساخت شرکت الکترو کاوه، برای استفاده در تابلوهای برق صنعتی، سیستم‌های کنترلی، موتورهای الکتریکی و تجهیزات قدرت طراحی شده است. این تجهیز با عملکرد دقیق و کیفیت ساخت بالا، قابلیت قطع و وصل مکرر جریان را بدون آسیب به مدار فراهم می‌کند.

این کنتاکتور با بهره‌گیری از بوبین الکترومغناطیسی، پس از اعمال ولتاژ فرمان، کنتاکت‌های داخلی را فعال کرده و مدار قدرت را وصل می‌کند. با قطع ولتاژ بوبین، کنتاکت‌ها به حالت اولیه بازمی‌گردند و مدار قطع می‌شود.

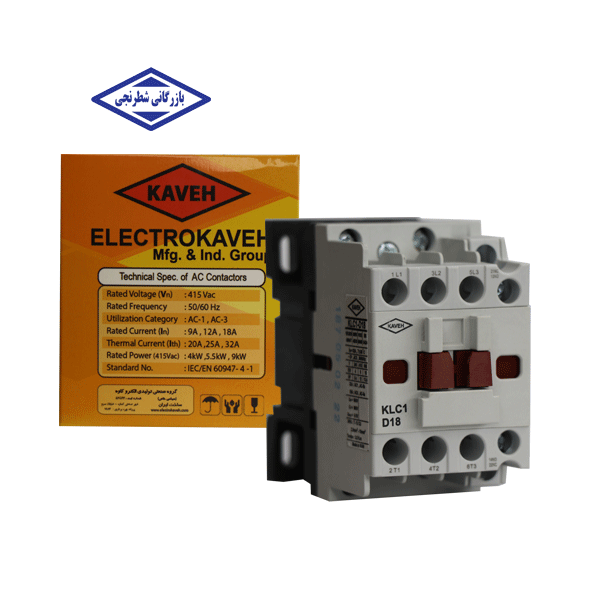

کنتاکتور 18D الکتروکاوه

ویژگی‌های کنتاکتور D18 الکترو کاوه

• مناسب برای کنترل مدارهای قدرت
• عملکرد سریع و دقیق در قطع و وصل جریان
• دارای کنتاکت‌های با دوام و طول عمر بالا
• مناسب استفاده در تابلو برق‌های صنعتی
• طراحی استاندارد و نصب آسان
• کیفیت ساخت بالا و قیمت اقتصادی

کاربردها

کنتاکتور D18 در طیف وسیعی از کاربردهای صنعتی و ساختمانی مورد استفاده قرار می‌گیرد، از جمله:

• راه‌اندازی و کنترل موتورهای الکتریکی
• استفاده در تابلوهای توزیع برق
• سیستم‌های تهویه و پمپ‌ها
• خطوط تولید صنعتی
• مدارهای فرمان و کنترل

مزایا

• کاهش استهلاک تجهیزات با قطع و وصل ایمن
• افزایش ایمنی سیستم‌های الکتریکی
• مناسب برای کار در شرایط کاری متنوع
• قابلیت استفاده در مدارهای قدرت و فرمان

کنتاکتور D18 الکترو کاوه با طراحی مهندسی‌شده و عملکرد قابل اعتماد، انتخابی مناسب برای پروژه‌های صنعتی و نیمه‌صنعتی است. این محصول با کیفیت ساخت بالا و کارایی مطلوب، گزینه‌ ای مقرون‌ به‌ صرفه برای کنترل جریان در سیستم‌های الکتریکی محسوب می‌شود.

کنتاکتور چیست و چگونه کار می‌کند؟

کنتاکتور الکترو کاوه یک وسیله قطع و وصل کنترل‌شونده به صورت الکتریکی (کلیدهای الکترومغناطیسی) است که برای کلیدزنی یک مدار قدرت/کنترل مورد استفاده قرار می‌گیرد و مهمترین جزء مدارهای فرمان الکتریکی را تشکیل می‌دهد. عملکرد کنتاکتور همانند رله است، با این تفاوت که کنتاکتور برای جریان‌های بالا به کار می‌رود. یک کنتاکتور با مداری تحت عنوان مدار فرمان کنترل می‌شود که سطح قدرت خیلی کمتری از مدار مورد کلیدزنی (مدار قدرت) دارد.

انواع کنتاکتور و کاربرد آنها

کنتاکتورهای الکتروکاوه از 6 آمپر تا 400 آمپر با رده‌ی بهره‌برداری AC3 و تا 500 آمپر با رده‌ی بهره‌برداری AC1 و AC5b بر اساس آخرین الزامات استاندارد بین المللی IEC60947-4-1  و استاندارد ملّی ایران به شماره ISIRI4835-4-1 تولید و عرضه می‌شوند. کنتاکتورهای الکتروکاوه برای کنترل بارهای مقاومتی و سلفی اعم از الکتروموتورها، مدارات روشنایی، گرمکن‌های الکتریکی و سایر تجهیزات الکتریکی و همچنین برای راه‌اندازی و کنترل اکثر ماشین‌آلات استفاده می‌شوند.یک کنتاکتور هرگز برای قطع یک جریان اتصال کوتاه استفاده نمی‌گردد.

مشخصات فنی کنتاکتور 18D الکتروکاوه

• مدل: D18-11
• تعداد پل: 3 پل
• جریان نامی: AC-3 = 18 آمپر | AC-1 = 32 آمپر
• ولتاژ اسمی: 690 ولت
• ولتاژ مدار فرمان: 380V AC (50/60Hz)
• کنتاکت کمکی: KF4-02
• ظرفیت قطع و وصل: 0.5KA
• فیوز پیشنهادی: 50 آمپر (RT16)
• دمای کاری: 50- تا 60+ درجه سانتی‌گراد
• طول عمر: 800 هزار سیکل مکانیکی | 80 هزار سیکل الکتریکی
• استانداردها: IEC/EN60947-4-1 ، VDE0660 ، ISIRI4835-4-1 ، BS5424

چند نکته دارای اهمیت در رابطه با کنتاکتور

نصب توسط افراد متخصص صورت گیرد.

• هنگام نصب به ولتاژ تغذیه بوبین دقت شود.
• هنگام نصب از قطع برق مطمئن گردید.

کالای مشابه: کنتاکتور 25D – الکتروکاوه، کنتاکتور 32D – الکتروکاوه
