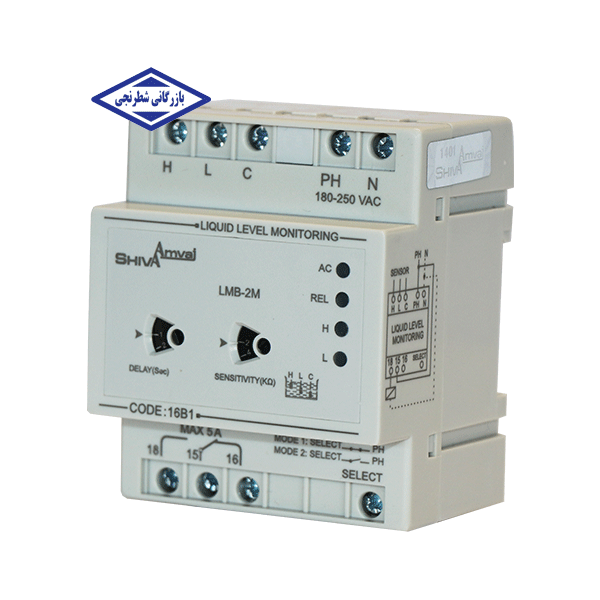

فلوتر الکترونیکی شیوا امواج
مدل: LMB-2M.
ولتاژ: 180-250 VAC.
ابعاد (میلیمتر): 60*86*72.
خروجی: رله 5A.
- کدکالا:
فلوتر الکترونیکی شیوا امواج
فلوتر الکترونیکی شیوا امواج دستگاهی مناسب جهت اتوماتیک کردن سیستم های پمپاژ مایعات رسانای جریان برق با قابلیت 2 مدکاری می باشد:
- حفاظت در برابر خشک کار کردن موتور
- کنترل سطح مایع
ویژگی های فلوتر الکترونیکی شیواامواج
- کنترل سطح مایعات با مقاومت متغیر
- دارای 4 عدد نشانگر برای اعلام- AC: برق شبکه. REL: وصل رله. H: سطح بالا. L: سطح پایین.
- قابلیت به کارگیری دستگاه برای کنترل سطح مایعات یا خشک کار نکردن موتور
- تنظیم حساسیت دستگاه بر اساس مقاومت مایع (SENSITIVITY)
- تنظیم تاخیر زمان وصل و قطع رله (DELAY)
- نصب ساده و آسان روی ریل و سطوح دیگر
عملکرد دستگاه فلوتر الکترونیکی شیواامواج
به محض وصل برق ورودی، نشانگر AC (سبز رنگ) روی دستگاه روشن می شود و با توجه به انتخاب مُدکاری عملکرد دستگاه به صورت زیر می باشد:
MODE1: وصل ترمینال SELECT به فاز
در این حالت از دستگاه به منظور جلوگیری از خشک کار کردن موتور در چاه ها استفاده می شود. به این صورت که پس از رسیدن سطح مایع به سنسور H، رله وصل (وصل ترمینال 15 به 18) و موتور شروع به کار کردن می کند و اگر سطح مایع پایین‌تر از سنسور L قرار گیرد رله قطع (قطع ترمینال 15 از 18) و موتور خاموش می شود.
MODE2: عدم اتصال ترمینال SELECT به فاز
در این حالت از دستگاه برای کنترل سطح مایع در مخازن و جلوگیری از سرریز شدن آن استفاده می شود به این صورت که پس از رسیدن سطح مایع به سنسور H، رله قطع (قطع تریمنال 15 از 18) و اگر سطح مایع پایین‌تر از سنسور L قرار گیرد رله وصل (وصل ترمینال 15 به 18) می گردد.
تذکر 1: تغییر وضعیت رله بعد از زمان تنظیم شده DELAY می باشد.
تذکر 2: چنانچه سنسور مشترک C قطع گردد عملکرد دستگاه دچار اختلال شده و در MODE1 رله همیشه قطع و در MODE2 رله همیشه وصل می باشد.
